縱斷面視圖和橫斷面視圖中的網路

以下幾節描述顯示縱斷面視圖和橫斷面視圖中管網的最佳實踐。

橫斷面視圖中的管外觀

管橫斷面透過 FACETDEV (刻面偏差) 系統變數進行繪製。此變數可以控制橫斷面視圖中管的曲線式邊緣的平滑度 (鑲嵌)。

FACETDEV 的預設值通常會導致管橫斷面在橫斷面視圖中以線段顯示，而非平滑曲線。下圖展示了 FACETDEV 設為 0.5 英呎時，橫斷面視圖中的橢圓管路。

如果將 FACETDEV 設為更小值 (例如設為 0.01)，則管橫斷面的外觀將更接近圓形，如下圖所示。

您指定的刻面偏差值會定義從弦到弧的最大距離，弦是從刻面曲線到真數學弧建立的邊緣。刻面偏差的範圍大於零 (0) 且非上限。將此變數的值設定的越小，用於繪製管的線段就越多。最小線段數是 8。

註:

最大刻面數由 FACETMAX 變數控制。此變數的設定範圍可以是 100 至 10,000。請注意，使用較小的 FACETDEV 值以及使用較大的 FACETMAX 值均會對圖面效能產生不利影響。

註:

FACETDEV 和 FACETMAX 是 Autodesk Civil 3D 變數 (而非 AutoCAD 變數)。因此，使用 AutoCAD 指令 SETVAR 時未列示這些變數。

變更 FACETDEV 變數的步驟

1. 在指令行中，輸入 FACETDEV。
2. 在「設定新刻面偏差」提示中，輸入 0.01。如果需要更高的平滑度，請將值調整為更小的數字。

管連接的縱斷面顯示

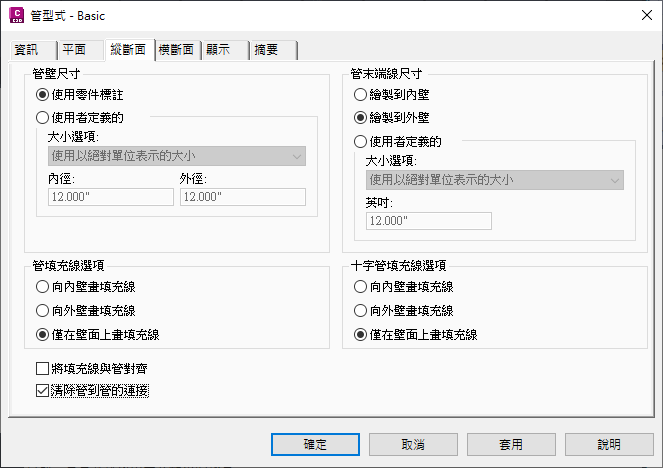

使用「管型式」對話方塊中的「清除管到管的連接」選項 (如圖 4 所示) 來改進管縱斷面的外觀，以便管依預期以圖表方式顯示為排列成行。依預設，未啟用此選項，因此您必須選取此選項。

啟用管清除的步驟

1. 在圖面中選取管。
2. 按一下右鍵，然後按一下「編輯管型式」。
3. 選取「管型式」對話方塊中的「縱斷面」頁籤。
4. 選取「清除管到管的連接」勾選方塊。

圖 4：用於選取管連接清除的對話方塊

從定線建立

從網路零件建立定線是產生管路縱斷面的好方法。如果本端代理標準需要管網中心線的縱斷面，請使用「從網路零件建立定線」指令將定線轉換為網路。

在縱斷面視圖中進行掣點編輯

在縱斷面視圖中對管和結構進行掣點編輯時，最佳實踐是使用透通指令樁號/高程。如果需要在特定高程處設定掣點 (管末端/結構物框或污水坑)，此做法會很有用。您也可以跨結構相符相鄰管的路拱仰拱。一般來說，掣點編輯使您可以更輕鬆地修改坡度和高程。

轉換 3D 聚合線

先建立 3D 聚合線，然後將其轉換為管網，是一種建立輸水管和輸氣管縱斷面的好方法。

轉換 3D 聚合線的步驟

1. 使用「測量」功能將測量資料轉換為 3D 聚合線物件。
2. 使用「從物件建立管網」指令將 3D 聚合線轉換為管網。

   Autodesk Civil 3D 會根據 3D 聚合線的頂點將結構放置於網路上。
