練習 3：參考資料捷徑

在本練習中，您將在新圖面中參考數個捷徑。

本練習上接〈練習 2：建立資料捷徑〉。

在新圖面中參考資料捷徑

註:

在執行本練習之前，您必須依上一個練習說明建立資料捷徑。

1. 開啟圖面 Project Management-2.dwg，其位於自學課程圖面資料夾。

   本圖面為空白。在下列步驟中，您將會參考您在上一個練習中建立資料捷徑的物件。

2. 在「工具區」的「探勘器」頁籤上，在「資料捷徑」「地形」集合中，於「EG」上按一下右鍵。按一下「建立參考」。

   請注意，在「建立地形參考」對話方塊中，您可以指定地形的「名稱」、「描述」、「型式」以及「彩現材料」。無法在目前圖面中修改定義物件的參數，但您可以調整物件性質。對於本練習，您將接受既有性質設定 (除地形型式以外)。

3. 在「建立地形參考」對話方塊的「型式」列中，按一下「值」欄。按一下 。
4. 在「選取地形型式」對話方塊中，選取「等高線 5 m 和 25 m (背景)」。按一下「確定」。
5. 在「建立地形參考」對話方塊中，按一下「確定」。

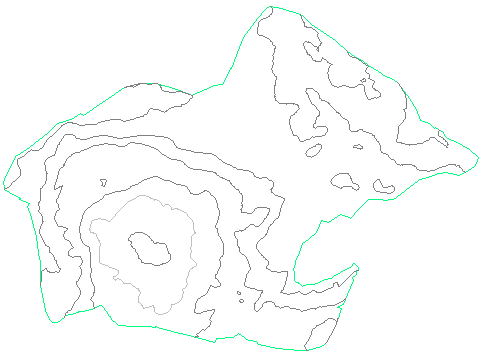

   EG 地形將以指定的型式顯示在圖面中。

   註:

   若您看不到地形，請在指令行輸入 ZE。



   現在已參考資料捷徑，目前圖面已與資料捷徑專案相關聯。請注意，在 Autodesk Civil 3D 標題列中，在圖面名稱之後會顯示 [Tutorial Data Shortcuts Project]。

6. 在「工具區」的「探勘器」頁籤上，展開「Project Management-2」「地形」集合。

   請注意，EG 地形會顯示在「地形」集合中。 圖示表示地形是由資料捷徑建立的。

7. 在「資料捷徑」「定線」集合中，於「第一街道」上按一下右鍵。按一下「建立參考」。
8. 在「建立定線參考」對話方塊中，按一下「確定」。

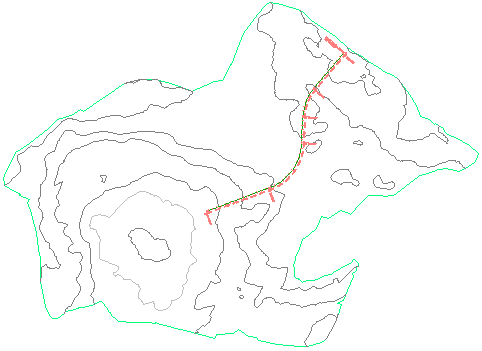

   該定線會顯示在圖面中。



從參考的物件建立物件

1. 按一下「常用」頁籤 「建立設計」面板 「縱斷面」下拉式功能表 「建立地形縱斷面」 查找。
2. 在「從地形建立縱斷面」對話方塊中，指定下列參數：
   • 定線：第一街道
   • 選取地形：EG
3. 按一下「加入」。
4. 按一下「在縱斷面視圖中繪製」。
5. 在「建立縱斷面視圖」精靈的「一般」頁面中，對於「縱斷面視圖型式」，選取「主要格線」。
6. 按一下「建立縱斷面視圖」。

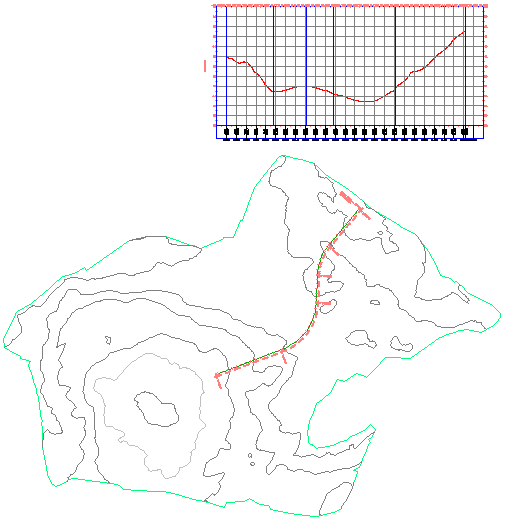

7. 在圖面中，按一下以放置縱斷面視圖格線。

   參考的地形和定線在圖面中是唯讀物件，只需要極少的儲存空間。您可以使用參考物件資料，以便在目前圖面中建立其他物件，但您無法變更來源物件。



儲存目前圖面

1. 按一下「另存」。
2. 在「另存圖面」對話方塊中，導覽至 Civil 3D 專案資料夾 \Tutorial Data Shortcuts Project\Production Drawings。按一下「儲存」。

   和來源圖面類似，完成的製作圖面 (包含對其他物件的參考) 將與資料捷徑專案一起儲存。

   接下來，您將會修改來源圖面中的定線，然後更新目前圖面以反映變更。

在來源圖面中變更參考的物件

1. 在「工具區」的「探勘器」頁籤中，按一下 Project Management-1.dwg。按一下右鍵。按一下「切換至」。
2. 選取定線。

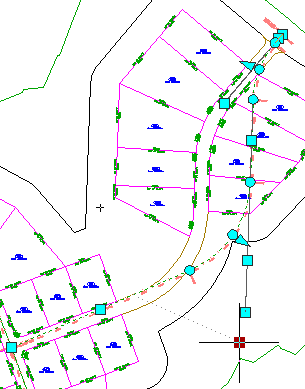

3. 移動掣點以變更定線配置。

4. 按一下「儲存」。

將目前圖面與來源圖面同步

1. 在「工具區」的「探勘器」頁籤中，按一下 Project Management-2.dwg。按一下右鍵。按一下「切換至」。
2. 展開 Project Management-2 「定線」「中心線定線」集合。

   圖示表示對來源圖面的參考已過期。

3. 於「第一街道」定線上按一下右鍵。按一下「同步」。

   請注意，會更新定線以反映您在來源圖面中所做的變更。另外請注意，您從定線所建立的地形縱斷面亦已更新。



註:

資料捷徑自學課程到此結束。本節中接下來的自學課程將展示如何使用 Autodesk Vault 來結構化專案。

若要繼續學習下一個自學課程，請移至〈Vault 設置〉。
