在這個練習中，您將會使用主道路既有的偏移定線和縱斷面來建立交點，再將該新建的交點加入至既有的主道路廊道上。
在這個練習中所展示的工作流程，在您需要沿單一廊道建立多個交點時會很有用。您可先為主道路定義偏移幾何圖形，再將其重複使用於後續的交點。
指定交點位置和主道路
- 開啟 Intersection-Create-3.dwg，其位於自學課程圖面資料夾。
此圖面包含 Road A 和 Road C 此兩條定線的交點。偏移定線存在於 Road A 的任一側上，同時在 Road C 的北側已有一個既有交點。
- 按一下頁籤

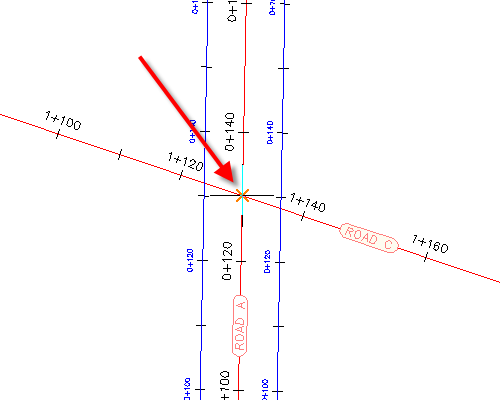

面板 下拉式功能表 查找。 - 在圖面中，按一下 Road A 與 Road C 兩條定線的交點。

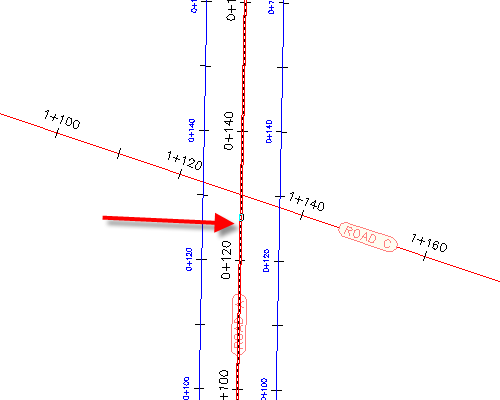

- 按一下 Road A 定線以指定其作為主道路。
指定廊道坡度比參數
- 在「建立交叉」精靈中，至「一般」頁面上選取在「交叉廊道類型」下的「主道路路拱已保留」。
- 按一下「下一步」。
指定水平幾何圖形參數
- 在「幾何圖形詳細資料」頁面上，按一下「偏移參數」。
- 在「偏移參數」對話方塊中的「主道路」「左側偏移定線定義」下，對於「使用既有定線」，選取「是」。
- 對於「定線名稱」，按一下
。 - 在「交叉偏移定線名稱」對話方塊中，按一下

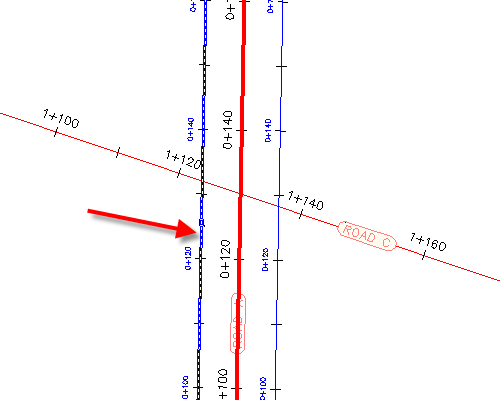

。 - 在圖面中，選取在 Road A 定線的左側上的偏移定線。
- 按一下「確定」。

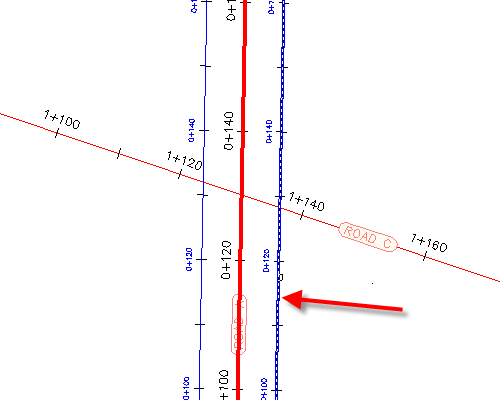

- 在「交叉偏移參數」對話方塊中，請對「右側偏移定線定義」重複步驟 2 到 6 以指定要在 Road A 定線的右側上的偏移定線。
- 按一下「確定」。
- 在「幾何圖形詳細資料」頁面上，按一下「路緣圓角參數」。

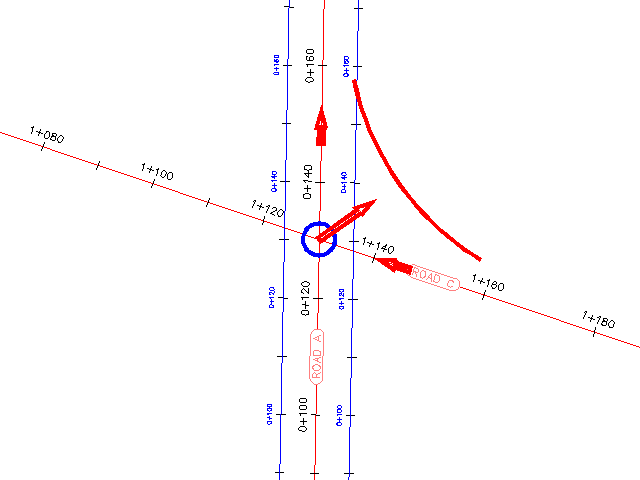

第一個交叉區域的預設參數均顯示於「交叉路緣圓角參數」對話方塊中。在圖面中，第一個區域將亮顯，同時箭頭指出進入和離開交通的方向。
- 在「交叉路緣圓角」對話方塊中的「交叉區域」下，選取「SE - 區域」。
- SE - 區域，請選取「為進入道路加寬轉向車道」勾選方塊。
- 在「交叉區或」下，選取「NW - 區域」。
- NW - 區域，請選取「為進入道路加寬轉向車道」勾選方塊。
- 按一下「確定」。
- 在「建立交叉」精靈中，請確定已選取「建立偏移和路緣圓角縱斷面」勾選方塊。
- 按一下「下一步」。
指定垂直幾何圖形參數
- 在「幾何圖形詳細資料」頁面中的「偏移和路緣圓角縱斷面」中，按一下「車道坡度參數」。
- 在「交叉車道坡度參數」對話方塊中的「主道路」「左側偏移定線定義」下，對於「使用既有定線」，選取「是」。
- 對於「縱斷面名稱」，按一下 。
- 在「交叉偏移定線名稱」對話方塊中，選取「 Road A - -2.000%」。
- 按一下「確定」。
- 在「交叉偏移參數」對話方塊中，對於「右側邊緣縱斷面定義」重複步驟 2 到 5 以指定位於 Road A 定線右側的偏移縱斷面。使用縱斷面 Road A - -2.000% (1) 做為「右側邊緣縱斷面定義」「縱斷面名稱」。
- 按一下「確定」。
指定廊道參數
- 在「廊道區域」頁面上，指定以下選項：
- 「在交叉區域建立廊道」：已選取
- 「加入至既有的廊道」：已選取、廊道 - (1)
- 「選取邊坡的地形」：既有地形
- 在「選取要匯入的組合集」下，按一下「瀏覽」。
- 在「選取組合集檔案」對話方塊中，導覽至「組合」資料夾。
- 選取 _Autodesk (Metric) Assembly Sets.xml。按一下「開啟」。
- 按一下「建立交叉」。

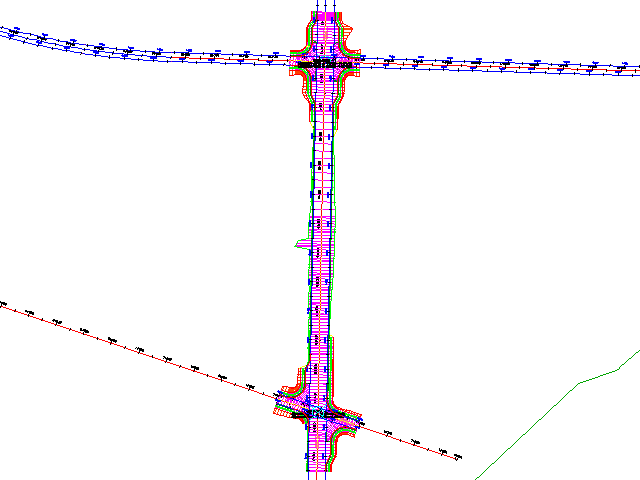

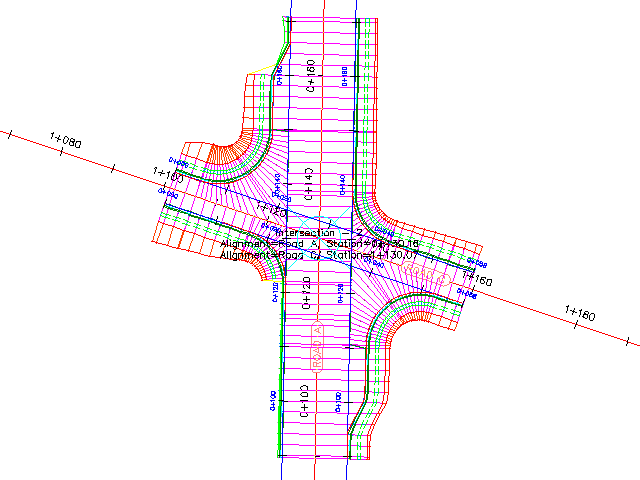

在建立交叉後，就會在交叉區域建立一個新的廊道區域。
進一步探索：若要延伸兩個交點之間的廊道，請在兩個交點之間加入廊道區域。
繼續學習下一個自學課程的步驟，請移至〈編輯交點〉。
