練習 1：從聚合線建立管網

在本練習中，您將從既有聚合線建立管網。在這種建立管網的方式中，您將使用標準的 AutoCAD 繪製指令建立一條聚合線，然後自動在每一條聚合線的頂點放置管端點和結構。

您可以從各種不同的圖元建立管網，包括 2D 和 3D 聚合線、AutoCAD 直線和弧，以及地勢線。在本練習中，您將會使用既有的 2D 聚合線。

從 2D 聚合線建立管網

1. 開啟圖面 Pipe Networks-1A.dwg ，其位於自學課程圖面資料夾。

   本圖面包含一個既有地形及廊道地形、代表相交道路中心線的定線、代表性質邊界的宗地，以及一條代表建議管網配置的聚合線。下列步驟會以聚合線建立 Autodesk Civil 3D 管網。

2. 按一下「常用」頁籤 「建立設計」面板 「管網」下拉式功能表 「從物件建立管網」 查找。

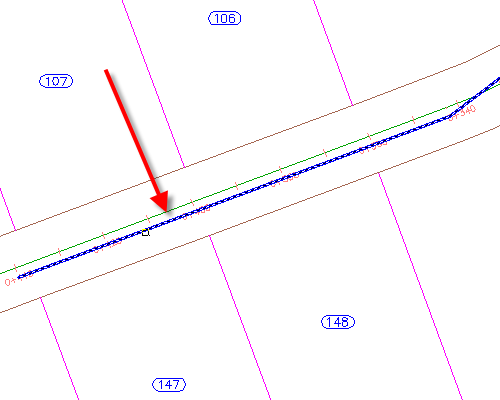

3. 按一下靠近道路中心的藍色聚合線的左端。

   您所按下的一端即會指定管網的起點。網路將從此端點流出。


4. 按 Enter 以接受流向。
5. 在「從物件建立管網」對話方塊中，指定下列參數：
   • 網路名稱：Storm Sewer 網路
   • 網路零件表：Storm Sewer
   • 要建立的管：450 mm RCP
   • 要建立的結構：偏心結構、1,500 直徑 530 框 900 圓錐
   • 地形名稱：第一街道
   • 定線名稱：第一街道
   • 刪除既有圖元：已選取
6. 按一下「確定」。

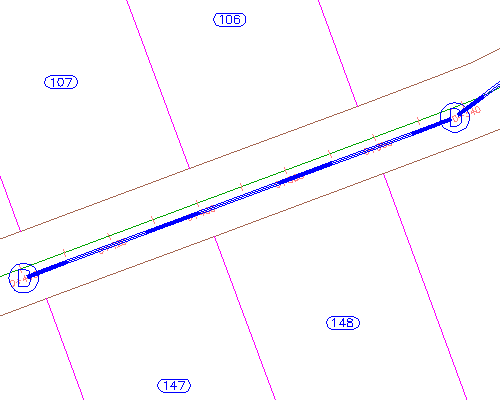

   管網會顯示在計畫中。已建立一個結構在每個聚合線頂點，並已建立一個管在結構。



檢視縱斷面中的管網

1. 選取管和結構。
2. 按一下右鍵。按一下「選取類似項」。
3. 按一下右鍵。按一下「在縱斷面視圖中繪製零件」。
4. 按一下「第一街道縱斷面」視圖。

   管和結構會顯示在縱斷面視圖中。請注意在您指定時，流向會從縱斷面的終點樁號開始，並繼續朝起點樁號進行。


5. 按 Esc。

掣點編輯網路零件

1. 選取縱斷面視圖最右側的管。

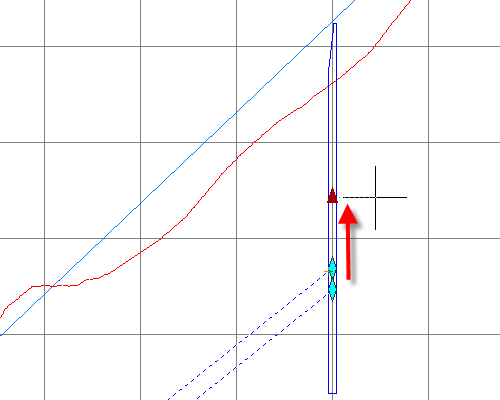

2. 按一下 掣點。向上拖曳掣點，以增加仰拱高程。按一下以放置該掣點。

   您可以使用掣點，以圖形方式同時變更計畫和縱斷面中管和結構的位置。



編輯網路參數

1. 按一下右鍵。按一下「編輯網路」。
2. 在「網路配置工具」工具列中，按一下 旁邊的箭頭。

   這些工具可讓您使用您在本工具列上所設定的參數，將管或結構加入網路。

3. 按一下「管網遠景」。

   在「全覽式」視窗中，您可以使用「管」和「結構」頁籤以參數方式編輯管。

4. 在「管」頁籤的「管 - (1)」列中，將「起點仰拱高程」值變更成 40。
5. 在「網路配置工具」工具列上，按一下「管網遠景」。

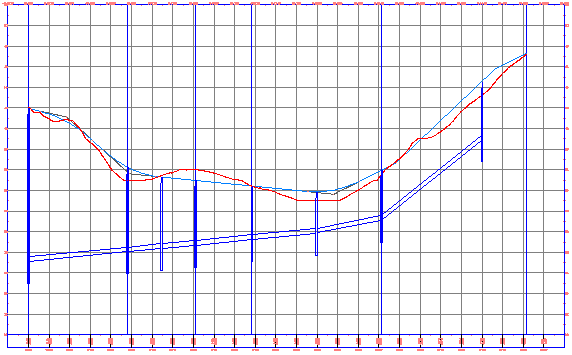

   管仰拱高程會變更成指定的值。

若要繼續學習本自學課程，請移至〈練習 2：依配置建立管網〉。
