練習 2：變更圖面設定中的標示內容

在本練習中，您將變更幾何點標示中顯示的預設縮寫。

本練習上接〈練習 1：取代標示文字〉。

變更圖面設定中的標示內容

註:

本練習使用 Labels-3a.dwg，其中包含您在上一個練習中所做的修改。

1. 縮放並平移到「West Street」定線的樁號 0+000 和樁號 0+080 之間的區域。
2. 在「工具區」的「設定」頁籤上，在圖面名稱上按一下右鍵。按一下「編輯圖面設定」。
3. 在「圖面設定」對話方塊中，按一下「縮寫」頁籤。
   註:

   在「圖面設定」對話方塊中，您可以使用「物件圖層」頁籤變更在其上建立 Autodesk Civil 3D 物件及其標示的預設圖層。

   「定線幾何點文字」類別列示每種類型的幾何點目前所使用的縮寫。

4. 在「值」欄中，將幾何點縮寫值變更為以下值：
   • 定線終點：終點
   • 切線 - 曲線相交：切線 - 曲線
   • 曲線 - 切線相交：曲線 - 切線
5. 按一下「確定」。

   更新幾何點標示以反映圖面設定中的變更。

   註:

   如果幾何點標示中的縮寫沒有更新以反映您所做的變更，請在指令行中輸入 REGEN。

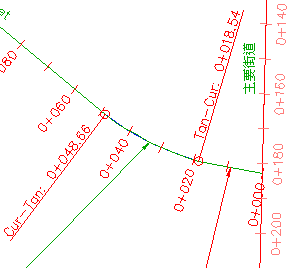

   包含圖面設定中修改的縮寫的幾何點標示

6. 關閉圖面。

若要繼續學習下一個自學課程，請移至〈使用表格和標籤〉。
