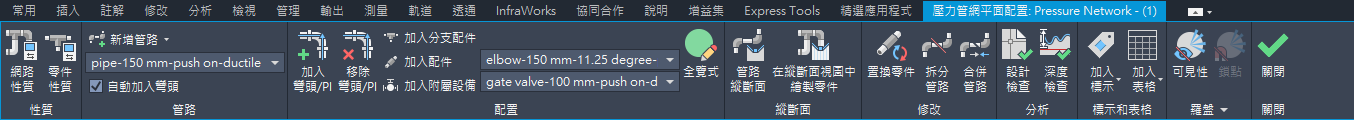

使用「壓力管網平面配置」功能區可在平面視圖中建立和編輯壓力管網。
若要存取「壓力管網平面配置」功能區，請執行以下其中一個作業：
- 在「常用」頁籤中，按一下「建立設計」面板
「壓力管網」「壓力管網建立工具」 查找。執行此指令時，系統將提示您在「建立壓力管網」對話方塊中輸入資訊。在該對話方塊中按一下「確定」後，將顯示「壓力管網平面配置」功能區。
- 選取壓力管網。「壓力管網」關聯式功能區頁籤即會顯示。在「修改」面板中，按一下「編輯管網」「平面配置工具」 查找。
可在「性質」面板上使用下列指令：
可在「管路」面板上使用下列指令：
可在「配置」面板上使用下列指令：
- 加入和移除彎頭/PI：透過修改交點處的彎頭來調整您的管路。
- 加入分支配件：在管路的交點處加入分支配件。
- 加入配件：在平面視圖中將一個配件加入至壓力管網。從下拉式清單選取要加入之零件的類型、大小和材料。
- 加入附屬設備：在平面視圖中將一個附屬設備加入至壓力管網。從下拉式清單選取要加入之零件的類型、大小和材料。
- 全覽圖：開啟壓力管網全覽圖，您可以將其用來檢視和編輯壓力管網的性質。
可在「縱斷面」面板上使用下列指令：
- 管路縱斷面：為圖面中的管路加入縱斷面視圖。
- 在縱斷面視圖中繪製零件：將壓力管網零件加入至縱斷面視圖中的既有管路。
可在「修改」面板上使用下列指令：
- 置換零件：變更壓力管網中所選零件的類型、族群和/或大小。
- 拆分管路：在選取的點將一個壓力管路拆分為兩個管路。管路已連接，並包含在與原始管路相同的管網中。
- 合併管路：將兩個連接的獨立管路合併為一個管路。
- 合併壓力管網：將一個壓力管網合併至另一個壓力管網。
可在「分析」面板上使用下列指令：
可在「標示和表格」面板上使用下列指令：
可在「羅盤」面板上使用下列指令：
