「內容」頁籤 (「建立岔」對話方塊)

使用「內容」頁籤可定義要建立的道岔類型及其他參數。

內容目錄

指定用於建立道岔的目錄。可從下拉式清單中選取，或按一下 以顯示「道岔目錄」對話方塊，可在此載入其他目錄。這些檔案預設儲存在 C:\ProgramData\Autodesk\C3D 2022\cht\Data\Railway Design Standards\Turnout\ 中。

道岔類型

指定道岔的類型：

• 簡單

• 等邊

• 穿過

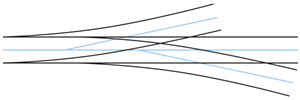

• 合併交叉

• 三向道岔


篩選 (角度相切)

指定道岔的角度。角度越小，建立的道岔漸層越平緩。

模型

指定道岔的模型。岔目錄檔案中所指定角度的可用模型會展示在下拉式清單中。

曲線名稱

根據定線的樁號標示，指定向前或向後的方向。建立道岔後，可使用掣點調整方向和邊。如需更多資訊，請參閱〈軌道岔掣點編輯步驟〉。

定線側

根據定線的樁號標示來指定道岔定線側，可以是左側或右側。建立道岔後，可使用掣點調整邊。

註: 「定線側」會影響「道岔側」參數 (可在產生的「道岔性質」選項板中顯示和編輯)，具體取決於道岔的「方向」參數設定。

• 當道岔方向為「向前」時，選取的「定線側」將與「道岔側」相符 (「左」和「左」，或「右」和「右」)。
• 當道岔方向為「向後」時，選取的「定線側」將使「道岔側」與其相反 (「左」和「右」，或「右」和「左」)。

「定線側」和「道岔側」均適用於道岔標示。

插入點

指定道岔的插入點：

• 內建軌道接頭
• 切換點
• 交點
• 主線叉心踵部
• 轉向叉心踵部

道岔類型	內建軌道接頭	切換點	交點	主線叉心踵部	轉向叉心踵部
簡單
等邊
穿過
合併交叉
三向道岔

參數

指定道岔的其他參數：

• 設計速度
• 出口曲線類型：這些值會視岔目錄中可用的內容而不同。例如，可用類型可能為「無」、「直線」、「曲線」和「反向曲線」。
• 延伸長度：依指定數量將直線的長度延伸到出口曲線之後。
