瞭解縱斷面視圖的增強功能。
2025.2 版新增功能
現在可針對次級定線，顯示更多鐵路超高縱斷面區帶資訊：
- 加入「定線 2」性質，以顯示鐵路超高區帶中次級定線的資訊。
- 加入「最大偏移距離」性質做為範圍，以限制鐵路超高區帶中顯示的次級定線。
- 加入在鐵路超高區帶中標示鐵路超高臨界樁號的功能。
請參閱〈「配置」頁籤 (「標示型式管理員」對話方塊)〉，以取得有關編輯標示元件的更多資訊。
- 加入為區帶中的鐵路超高臨界點和定線臨界點加入圖表和記號的功能。
- 加入為區帶中的「套用的鐵路超高」和「平衡鐵路超高」加入圖表的功能。
- 加入在鐵路超高區帶中標示主定線投影樁號的功能。
- 主定線對映樁號 - 起點
- 主定線對映原始樁號 - 起點
請參閱〈「配置」頁籤 (「標示型式管理員」對話方塊)〉，以取得有關編輯標示元件的更多資訊。
- 為更新的次級定線區帶工作流程加入 API 支援。
如需更多資訊，請參閱〈將資料區帶加入到縱斷面視圖的步驟〉。
2025.1 版

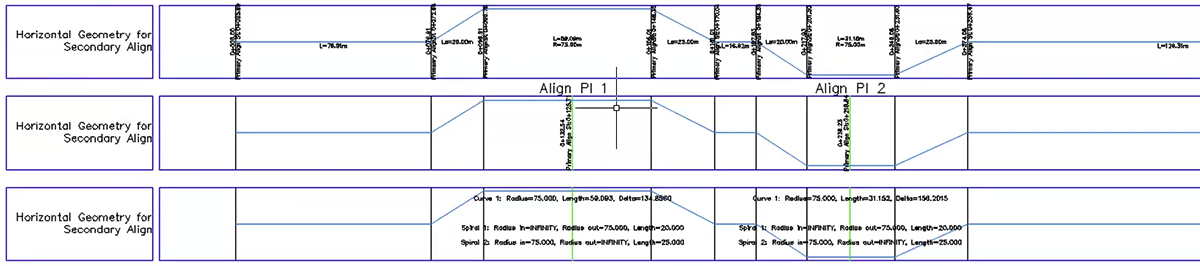

- 加入新的水平幾何圖形區帶選項，以顯示和標示次級定線資訊。

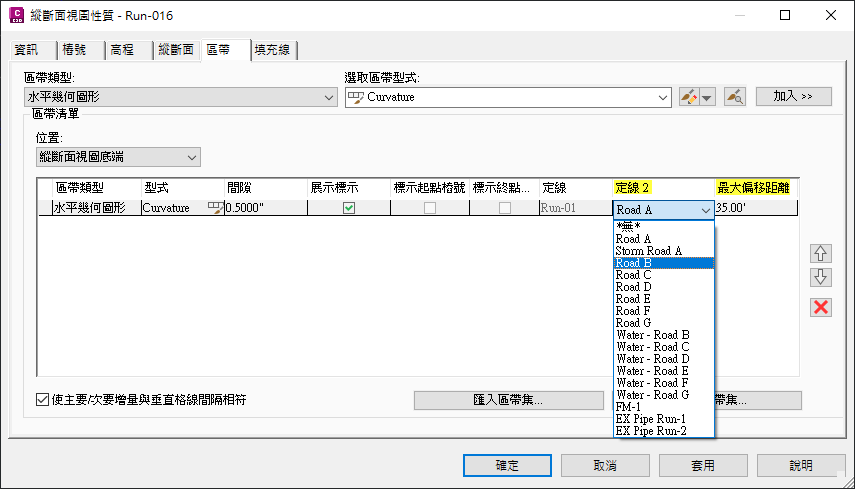

- 加入「定線 2」性質，以顯示次級定線的資訊。
註: 建立新縱斷面視圖時，也可以選取「定線 2」。
- 加入「最大偏移距離」性質做為範圍，以限制區帶中顯示的次級定線。
- 加入了在區帶中標示主定線投影樁號的功能。
- 切線、曲線和螺旋線文字內容
- 主定線對映樁號 - 起點
- 主定線對映樁號 - 終點
- 交點文字內容
- PI 延伸樁號處的主定線對映樁號
- 延伸原始樁號處的主定線對映樁號
請參閱〈「配置」頁籤 (「標示型式管理員」對話方塊)〉，以取得有關編輯標示元件的更多資訊。
- 切線、曲線和螺旋線文字內容
- 加入將次級定線名稱指定為區帶標題的功能。「文字元件編輯器」中提供了兩個選項：
- 父系定線
- 水平定線 - 定線 2 名稱
- 加入「定線 2」性質，以顯示次級定線的資訊。
如需更多資訊，請參閱〈將資料區帶加入到縱斷面視圖的步驟〉。
