軌道工作流程的新增功能

瞭解軌道工作流程的增強功能。

2025.2 版新增功能

• 為便於英國和法國的軌道設計師完成工作並滿足他們的設計標準，在鐵路超高表格編輯器中，「環境設定」中的「坡度比/坡度」現在為鐵路超高梯度參數提供「水平距離」和「公釐/公尺」格式。

  若要取得更多資訊，請參閱〈「環境設定」頁籤 (「圖面設定」對話方塊)〉。

• 為 Civil 3D 標示加入新的鐵路超高參數。請參閱〈「配置」頁籤 (「標示型式管理員」對話方塊)〉，以取得有關編輯標示元件的更多資訊。
  • 鐵路超高資訊標示和鐵路超高資訊表示式
    • 曲線半徑
    • 平衡鐵路超高梯度
    • 平衡鐵路超高垂直速度
    • 鐵路超高不足量梯度
    • 鐵路超高不足量垂直速度
    • 鐵路超高加加速度
    • 鐵路超高比
  • 鐵路超高臨界點標示和鐵路超高臨界點表示式
    • 曲線半徑
    • 平衡鐵路超高梯度
    • 平衡鐵路超高垂直速度
    • 鐵路超高不足量梯度
    • 鐵路超高不足量垂直速度
    • 鐵路超高加加速度
    • 鐵路超高比
  • 縱斷面視圖的鐵路超高資料區帶
    • 平衡鐵路超高梯度
    • 平衡鐵路超高垂直速度
    • 鐵路超高不足量梯度
    • 鐵路超高不足量垂直速度
    • 鐵路超高加加速度
    • 鐵路超高比
  • 縱斷面視圖螺旋線的水平資料區帶
    • 平衡鐵路超高梯度
    • 平衡鐵路超高垂直速度
    • 鐵路超高不足量梯度
    • 鐵路超高不足量垂直速度
• 在「鐵路超高表格編輯器」中加入水平定線的新鐵路超高參數，以進行鐵路超高計算。下面概述軌道設計中與此類計算相關的必要參數。
  • 鐵路超高加加速度 (m/s^3 或 ft/s^3)
  • 鐵路超高比

  若要取得更多資訊，請參閱〈「鐵路超高表格編輯器」對話方塊〉。

• 為「鐵路超高加加速度」和「鐵路超高比」參數加入 API 支援。
• 擴充對 RailCANTInfo 結構 API 中鐵路超高參數的支援。
• 加入 CheckTurnoutCatalog 指令，可檢查道岔標準檔案中的語法或規劃錯誤。如需道岔指令的更多資訊，請參閱〈道岔指令參考〉。

2025.1 版新增功能

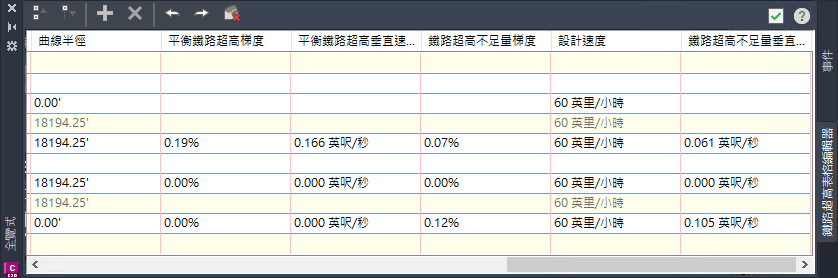

• 在「鐵路超高表格編輯器」中加入水平定線的新鐵路超高參數，以進行鐵路超高計算。下面概述軌道設計中與此類計算相關的必要參數：
  • 曲線半徑
  • 平衡鐵路超高梯度
  • 平衡鐵路超高垂直速度
  • 鐵路超高不足量梯度
  • 設計速度
  • 鐵路超高不足量垂直速度


  若要取得更多資訊，請參閱〈鐵路超高表格編輯器〉。

• 已修改道岔的側參數，以協助改進軌道設計文件。
  • 在「建立道岔」對話方塊中，為清晰起見，已將「側」參數變更為「定線側」。
  • 「道岔側」性質在道岔「標示型式管理員」的「物件性質」選項板和「文字元件編輯器」中提供。

若要取得更多資訊，請參閱〈「內容」頁籤 (「建立道岔」對話方塊)〉。

現在支援在道岔轉向定線中建立螺旋線。最佳化包括：

• 依長度/半徑建立簡單螺旋線。
• 依通過點建立簡單螺旋線。
• 複合螺旋線。
