關於壓縮彈簧

壓縮彈簧是螺旋型彈簧，它在有效圈數之間 (能夠承載施加於其軸線中的外側反作用力) 具有永久的間隙。

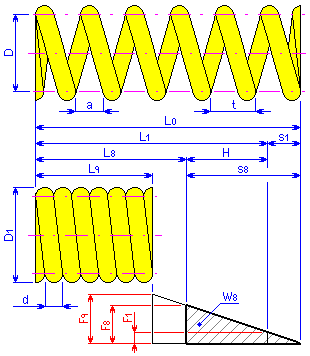

標註

d	線材直徑 [mm, in]
D	彈簧平均直徑 [mm, in]
D 1	彈簧外徑 [mm, in]
D 2	彈簧內徑 [mm, in]
H	工作撓曲 [mm, in]
t	自由狀態下有效圈數的間距 [mm, in]
a	自由狀態下的有效圈數間距 [mm, in]
s x	彈簧撓曲 [mm, in]
L x	彈簧長度 [mm, in]
F x	彈簧施加的工作力 [N, lb]
W 8	形變能量 [J, ft lb]
x	與彈簧狀態對應的指數

繞線

1. 向右 (常用)
2. 向左 (必須以文字形式說明)

狀態

1. 自由狀態：彈簧未負載 (指數 0)
2. 預載狀態：對彈簧套用最小的工作負載 (指數 1)
3. 滿載狀態：對彈簧套用最大的工作負載 (指數 8)
4. 極限狀態：彈簧被壓下直到螺旋接觸 (指數 9)
