旋轉模型視圖

新增功能：2021.2、2023

圍繞螢幕中心或模型空間中的軸線旋轉模型。您可以在其他指令處於作用中狀態時，使用「自由環轉」和「約束環轉」。

自由環轉

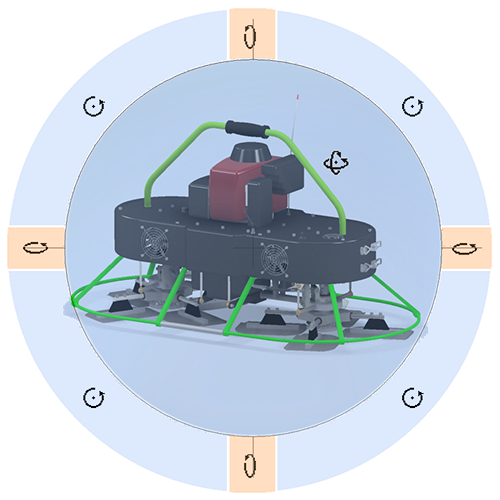

在導覽列上，按一下「自由環轉」 以啟用視圖導覽介面。影像中的顏色和區域用於說明區域邊界，並不是使用者介面的一部分。「環轉」的預設快速鍵為 F4。

將游標暫停於一個區域上，並觀察游標的變更以指示按一下並拖曳行為，然後按一下並拖曳以執行環轉。

• 在圓內，環轉使用 3D 空間旋轉。軸心點是圓的中心。
• 按一下並左右拖曳滑鼠，可圍繞垂直螢幕軸線旋轉視圖。
• 按一下並往您的方向或反方向拖曳滑鼠，可圍繞水平螢幕軸線旋轉視圖。
• 按一下並圍繞圓拖曳滑鼠，可正垂於螢幕環轉。
• 顯示任何環轉游標時，按一下任意位置以定義新軸心中心。

三鍵滑鼠導覽功能

使用 Shift+MMB (預設) 或您指定的自訂快速鍵來存取「自由環轉」。使用此方法存取「自由環轉」時，行為如下所示：

• 完整模型在視圖中：軸心點是模型幾何圖形的中心。
• 部分模型在視圖中：軸心點鎖點至最近元件的最近邊/面/頂點。
• 模型在視圖外：軸心點是游標位置。

受約束的環轉

會繞模型空間中的旋轉中心點旋轉。使用 SteeringWheels「中心」指令或其他位置描述的其他方式來設定中心點。

• 在導覽列上，按一下「約束環轉」。
• 左右移動滑鼠，可圍繞通過 ViewCube 上下兩面的模型空間軸線旋轉視圖。此視圖如同模型在轉盤上一樣。相當於圍繞沿固定緯線的物件移動環轉中的視點。
• 向遠離或接近您的方向移動滑鼠，可圍繞水平螢幕軸線旋轉視圖，如同您在傾斜轉盤一樣。該視圖相當於沿經線移動視點。

旋轉角度

編輯圖面視圖時，透過存取 3D 模型環境可提供精確的相機控制。

1. 在圖面中，按兩下視圖可存取該視圖的 ViewCube。在 ViewCube 上按一下右鍵，然後按一下「自訂視圖方位」。

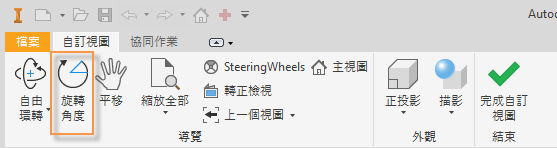

2. 「自訂視圖」視窗隨即開啟。在「自訂視圖」頁籤上，按一下「旋轉角度」。



3. 使用「增量視圖旋轉」對話方塊中的選項來設定模型方位。
