調整或鎖住彈性軟管長度

建立彈性軟管佈線後，您可以編輯此軟管並變更軟管段的張力來調整其長度，也可以鎖住軟管長度。

新增功能：2019

鎖住軟管長度

若要精確計算軟管長度，您需要鎖住軟管長度，以防止元件移動或偏移時，軟管長度發生變更。鎖住軟管長度可避免軟管長度因為自適應而變更。有兩種方法可鎖住軟管長度：您可以使用「軟管長度」對話方塊直接鎖住彈性軟管長度，或在圖形視窗中為彈性軟管加入長度標註。

鎖住軟管長度後：

• 如果變更節點的位置，軟管長度值不會變更。
• 用於建立雲形線張力的擬合方式會轉換為「最小能量」方式，而不考量用來建立該雲形線的擬合方式。
• 僅可建立一般標註。
• 如果對幾何圖形的變更會導致目前的長度發生變更，則會產生違犯錯誤。

提示: 如果因成本預估用途而需要精確計算組合中的軟管長度，請鎖住軟管長度。

從「軟管長度」對話方塊鎖住彈性軟管長度

1. 啟用要調整的彈性軟管佈線。
2. 在功能區上，按一下「佈線」頁籤 「管理」面板 「軟管長度」。
3. 在「軟管長度」對話方塊中，選取「鎖住軟管長度」。
4. 按一下「套用」以套用變更。

使用長度標註指令鎖住彈性軟管長度

1. 啟用要調整的彈性軟管佈線。
2. 功能區 「3D 草圖」頁籤 「約束」面板 「一般標註」 。
3. 為彈性軟管佈線加入長度標註。

為彈性軟管佈線加入長度標註，可在「軟管長度」對話方塊中啟用「鎖住軟管長度」設定。

手動調整軟管長度：

1. 啟用要調整的彈性軟管佈線。
2. 在功能區上，按一下「佈線」頁籤 「管理」面板 「軟管長度」。

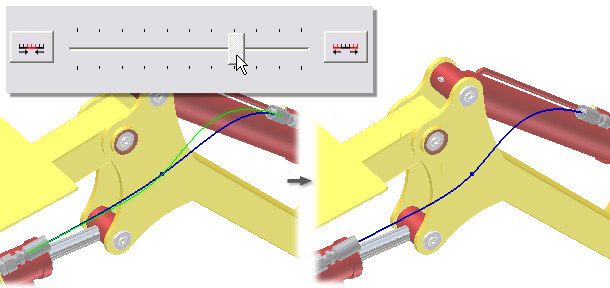

3. 在「編輯軟管長度」對話方塊中，按一下並拖曳滑棒，以調整軟管長度。 滑塊可動態調整軟管的張力 (勁度)，來影響作用中軟管段的長度。
   • 將滑棒拖曳至左端以增加張力，同時縮短軟管段。
   • 將滑棒拖曳至右端以降低張力，同時延長軟管段。
   註: 按一下箭頭，依設定的增量增大與減小勁度。
4. 按一下「套用」以套用變更。
