以 AnyCAD 模型匯入 IFC 資料

瞭解將 IFC 資料匯入至 Inventor 設計的不同方式。

新增功能：2025

存取方式

匯入 CAD 檔案的存取點如下：

• 「首頁」「開啟」
• 「檔案」「開啟」「開啟」
• 「檔案」「開啟」「匯入 CAD 檔案」
• 快速存取工具列 (QAT) 「開啟」
• 「新零件」「管理」頁籤 「插入」面板 「匯入」
• 將 IFC 檔案拖放至 Inventor 視窗標題列，或圖元區 (圖形區域)。
• 在組合文件中：「組合」頁籤 「元件」面板 「放置匯入的 CAD 檔案」

您可以將其他 IFC 內容加入至既有 Inventor IFC 模型。

匯入 IFC 資料

1. 無論是從 IFC 檔案建立新資料集，還是將其他 IFC 內容放置到已有 IFC 內容的模型中，工作流程都相似。有一個微小的差別：
   • 新模型：在 QAT 或「首頁」頁籤上，按一下「開啟」。或者，使用任一其他存取點。
   • 加入至既有模型：在「組合」頁籤 「元件」面板 展開「放置」下拉式清單，然後按一下「放置匯入的 CAD 檔案」。
2. 在「開啟」對話方塊中：
   • 將「檔案類型」設定為「IFC 檔案 (*.ifc; *.ifcXML; *.ifcZIP)」。
   • 導覽至要匯入的 IFC 模型，並加以選取。
   • 按一下「開啟」。此動作的執行時間與檔案大小有關，若時間較長，系統會顯示進度。
3. 在「匯入」對話方塊中：
   1. 「選項」頁籤
      • 匯入類型

        選取「參考模型」或「轉換模型」。

        • 參考模型
          • 保持與來源 IFC 模型的關聯性。當 IFC 模型變更時，Inventor 模型會收到通知，您可以選擇是否更新模型。
          • 是唯讀的。必須在建立 IFC 檔案的應用程式中，變更來源 IFC 模型。
          • 使用匯入的模型，您可以：
            • 將 Inventor 元件約束至幾何圖形。
            • 將幾何圖形投影至其他 Inventor 模型。
            • 隱藏元件。
            • 抑制或中斷來源檔案與參考檔案之間的連結。
            • 修改 iProperty 和複製 AEC 性質。
            • 取代材料表欄位。
        • 轉換模型
          • 建立與 IFC 元素對應的原生 Inventor 檔案。可以對檔案進行任何修改，或刪除檔案。
          • 不會保持與來源資料的關聯性。會忽略對來源 IFC 資料的變更。
      • 匯入方式
        • 多重本體：將 IFC 元素匯入為個別本體，這些本體合併可建立一個模型。不會匯入性質。本體會根據其 IFC 類別放置在資料夾中。
        • 組合：將 IFC 元素匯入為個別 Inventor 文件。可以匯入性質。對於參考模型，文件會保留在組合檔中，且無法以其他方式存取。
        • 做為網面：選取此選項，以將 IFC 資料明確匯入為網面物件。否則，會根據 IFC 資料定義，將物件匯入為實體、曲面或網面。對於大型資料集，網面可以加快匯入程序。
        • 匯入性質
          • 做為參數：將 IFC 性質儲存為 Inventor 參數，並儲存每個元素的例證性質。對於參考和轉換模型，存取性質的方式有何不同。
            • 對於參考模型，可在元件瀏覽器節點上按一下右鍵，然後在功能表中按一下「AEC 性質」，來存取參數和性質。「例證性質」僅適用於參考模型中的頂層節點。
            • 對於轉換模型，請使用「參數」指令 存取參數。使用「例證性質」指令，可存取元素性質。
          • 做為自訂 iProperty：此選項可對匯入的參數進行標記，以匯出為自訂 iProperty。可在「iProperty」對話方塊的「自訂」頁籤上，存取這些性質。
          註: 不會匯入 IFC 檔案中的空參數、性質資料夾和欄位。如果稍後填入這些內容，參考模型將隨變更而更新。
      • Inventor 長度單位

        指定用於匯入的文件單位。單位類型有：「從來源」、「英吋」、「英呎」、「公分」、「公釐」、「公尺」、「微米」。

      • 匯入摘要
        • 在對話方塊區段中所做的選擇，會在摘要中顯示為圖示。
          例如：以下摘要將為作用中匯入選取的選項報告為：1) 已轉換，2) 做為具有元件的組合，3) 使用 IFC 參數，4) 標記為要匯出，並展示為自訂 iProperty。如果匯入為網面，則會顯示其他圖示。


        • 載入模型後，「包含的元素」會顯示將匯入為 Inventor 零件的元素數量。
   2. 「類別」頁籤

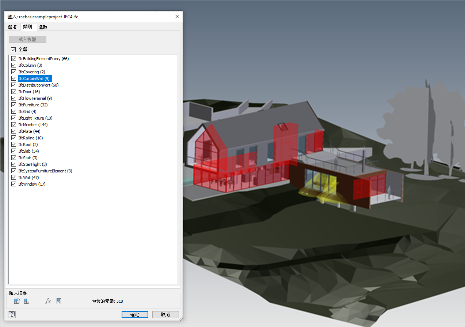

      「類別」頁籤可讓您使用 IFC 分類，管理匯入時包括或排除的內容。

      按一下「載入模型」，以在圖元區 (圖形區域) 查看模型預覽。將顯示要匯入之 IFC 類別的依字母順序排序清單。

      依預設，會選取所有類別。除選類別會從匯入中排除該類別中的所有元素。除選類別時，元素計數也會更新。


      提示: 使用此選項可移除不必要類別中的所有元素。
   3. 「選取」頁籤

      也可在此處使用「載入模型」選項。元素會以「包括」 圖示分層顯示，指示元素包括在匯入中。按一下圖示會將狀態從「包括」變更為「排除」。該組合、資料夾或元素中包含的所有元素，均會從匯入中排除。這可讓您僅匯入任何類別中需要的元素。再次按一下該圖示可回復排除項目。

      提示: 結合「類別」和「選取」頁籤的功能，可以建立您的設計所需的精確匯入。「類別」適用於批量移除不必要的幾何圖形，而「選取」頁籤有助於微調匯入結果。

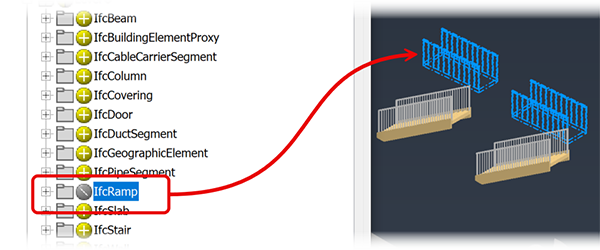

      以下範例展示一組被排除的坡道。


4. 按一下「確定」。檔案會匯入為次組合。您可以在 Inventor 組合中，放置模型的一個或多個例證。
   註: 如果匯入時發生錯誤，系統會顯示轉換記錄，以說明遇到的問題。
   .

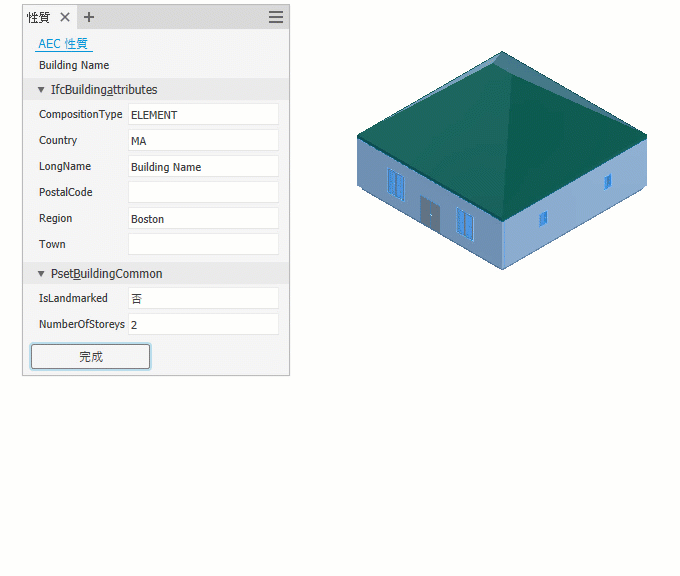

AEC 性質

如果您選取「做為參數」選項，這些 IFC 性質會匯入為 AEC 性質。性質：

• 是唯讀的。
• 使用「AEC 性質」面板進行檢視。
• 可以在需要的位置複製和貼上值。
• 若與 Inventor 性質名稱相同，則帶有「IFC_」字首，以澄清哪個是 IFC 性質。
• 隨 IFC 檔案的變更而更新。在 IFC 建立應用程式中進行變更。

若要存取 AEC 性質，請執行以下作業：

1. 在模型瀏覽器中，展開匯入的模型節點，以尋找您要查看性質的元素，或使用瀏覽器搜尋功能。
2. 在瀏覽器節點上按一下右鍵，然後在關聯式功能表的下半部分，按一下「AEC 性質」。
3. 或者，將選取選項設定為「選取零件優先度」，並在圖元區中選取零件。

更新參考模型

在以下情況下，瀏覽器節點旁邊會顯示更新通知 (閃電圖示)：

• 來源 IFC 資料已修改
• 組合中使用的 Inventor 元件已修改

顯示閃電圖示時，按一下「本端更新」指令以套用所有待決變更，包括 IFC 資料和 Inventor 元件。更新可能會影響相依項 (例如約束和自適應零件)。

註: 更新作業可能很耗時。更新過程應該與原始匯入過程類似。

編輯參考模型匯入

匯入完成後，您可以隨時編輯匯入。

在模型瀏覽器中，於 IFC 模型節點上按一下右鍵，然後選擇要執行的動作。

• 使用「編輯匯入」，可顯示「匯入」面板和修改選項、存取「類別」或「選取」頁籤，以及變更選取的內容。
• 使用「抑制連結」，可暫停來自來源模型的更新。若要繼續更新，請在匯入瀏覽器節點上按一下右鍵，然後按一下「取消抑制連結」。
• 使用「中斷連結」，可終止來源模型的連結。內部檔案會儲存為外部檔案，使得匯入動作與使用「轉換」選項的效果相同。模型不再連結至來源，並且不會再從來源更新。
