圖面增強功能

以下是此版本的圖面增強功能。

圖面視圖

中斷視圖和剪裁視圖

現在，您可以剪裁中斷視圖，並從剪裁視圖建立中斷視圖。

若要取得有關中斷視圖的更多資訊，請參閱〈使用中斷視圖作業〉。

若要取得有關剪裁視圖的更多資訊，請參閱〈使用剪裁視圖作業〉。

草圖視圖

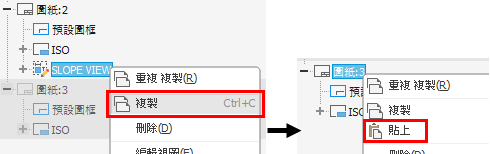

輕鬆在任何圖面中的任何位置重複使用草圖視圖。在同一圖紙、其他圖紙或其他圖面 (既有圖面或新圖面) 內複製並貼上。

輕鬆將草圖視圖移至其他圖紙。按一下瀏覽器節點，並將其從作用中圖紙拖曳至目標圖紙。

若要取得更多資訊，請參閱〈建立與編輯草圖視圖〉。

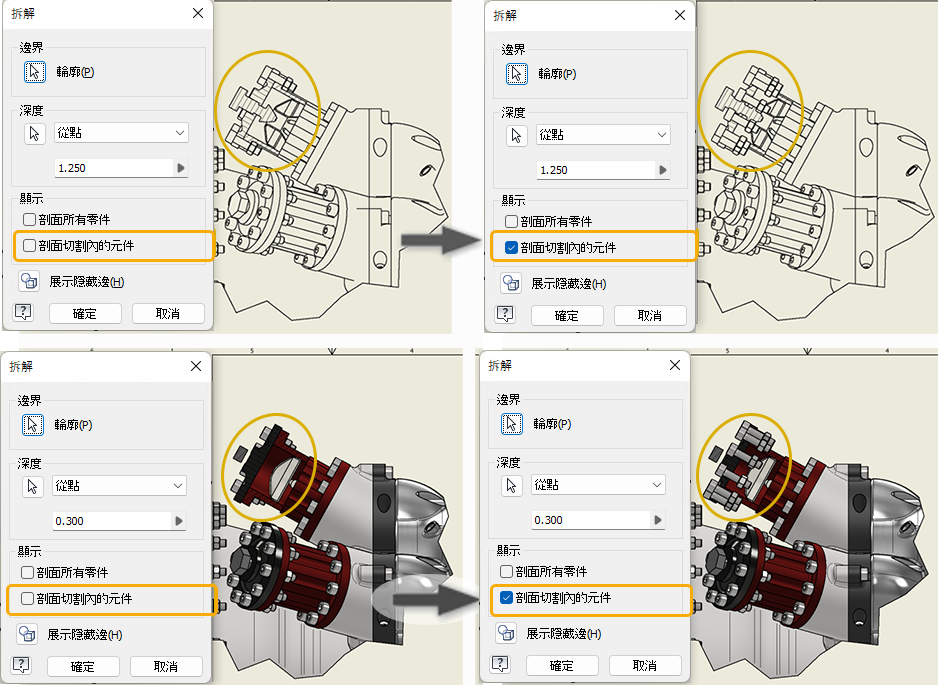

拆解視圖

工作流程改進：建立拆解視圖時，如果沒有定義拆解邊界的既有草圖，則會建立並啟用草圖，然後您就可以開始加入幾何圖形。

視圖參與：在建立或編輯視圖期間，選取是否在拆解視圖中顯示切割積內的元件。

如需更多資訊，請參閱〈建立拆解〉。

放置在圖面視圖上的標註

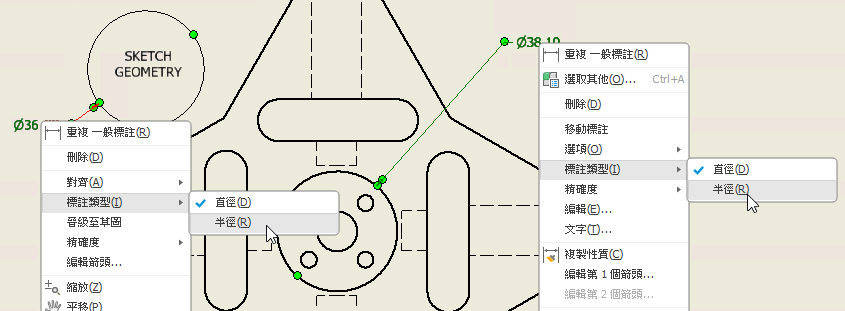

編輯既有直徑或半徑標註，以將其從一種類型變更為另一種類型。可以對圖面標註進行以下操作：

若要取得更多資訊，請參閱〈編輯圖面中的標註〉。

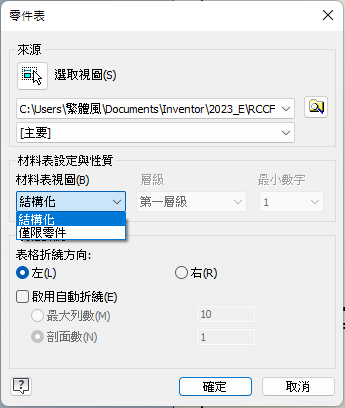

移除舊式零件表選項

在零件表中，舊式零件表建立方法已從下拉式清單中移除。如有必要顯示舊式零件表，可以提供登錄機碼。

Inventor® 反饋論壇建議

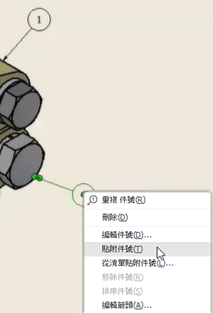

在將件號貼附至件號堆疊時選取多個元件

使用「貼附件號」指令將多個件號加入至堆疊時，在提供方向後，現在可以繼續為堆疊選取更多件號，而不必像在舊版 Inventor 中一樣重新啟動該指令。也支援「退回」和「重做」作業。
