瞭解對組合環境所做的增強。

組合

框架產生器

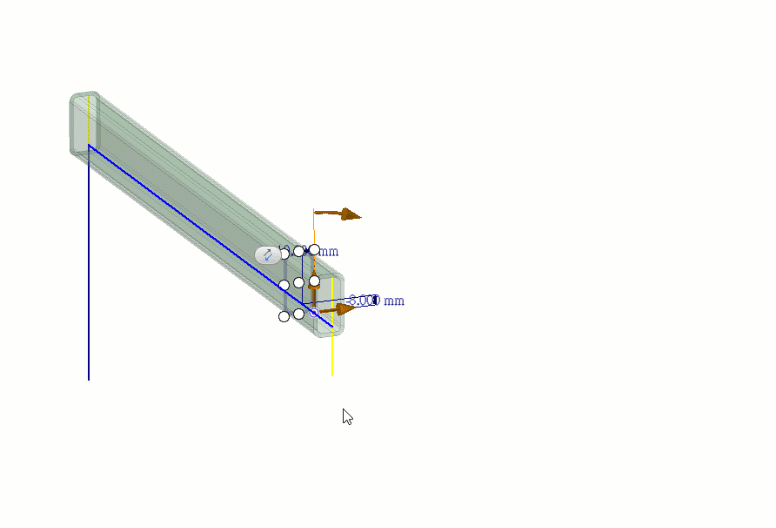

在顯示畫面中，操控點的方位值現在是可編輯的標註。

若要取得有關框架產生器的更多資訊，請參閱〈建立基本結構框架〉。

3D PDF 匯出

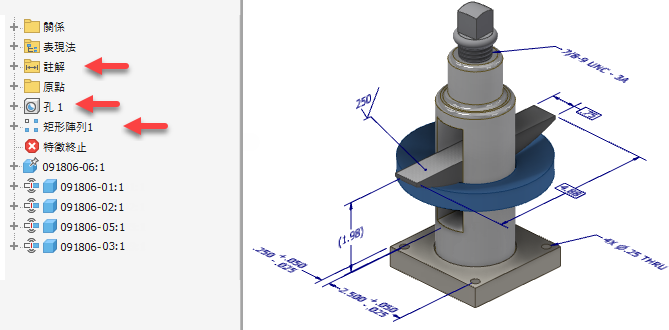

組合的 3D PDF 匯出現在支援組合特徵和 3D 註解。

注意事項：支援熔接準備特徵和熔接切削特徵。不支援焊道。

Inventor® Ideas 提交

若要取得有關 3D PDF 的更多資訊，請參閱〈將模型匯出至 3D PDF 檔案〉。

從組合瀏覽器開啟元件的增強功能

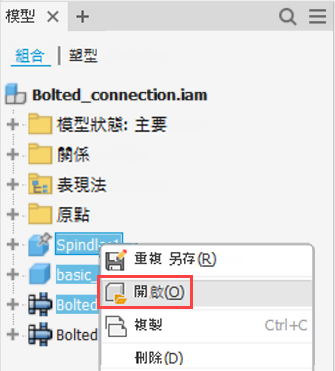

現在，您可以從瀏覽器中選取多個元件和次組合，並在 Inventor 的新階段作業中開啟選集。在選集上按一下右鍵，然後按一下「開啟」。

Inventor® Ideas 提交

若要取得有關組合瀏覽器的更多資訊，請參閱〈組合瀏覽器〉。

粗細管

通知延期佈線的圖示

現在，延期佈線在瀏覽器中以閃電圖示表示。

若要取得有關延期佈線的更多資訊，請參閱〈個別設定〉。

「顯示所有物件」/「延期更新並隱藏所有物件」的新存取點

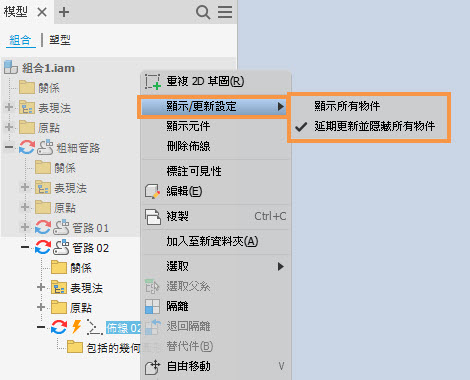

現在，您可以從佈線的關聯式功能表中存取「顯示所有物件」/「延期更新並隱藏所有物件」指令。

功能區上也提供這些指令。

若要取得更多資訊，請參閱〈個別設定〉。

移植佈線的新行為

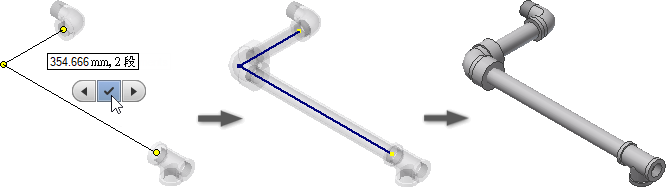

完成佈線建立後，您不需要再選取「移植佈線」。啟用「顯示所有物件」後，系統會在您建立連接時預覽移植的佈線，並在完成時移植佈線。

如果啟用「延期更新並隱藏所有物件」，佈線會顯示為線架構，直到您選取「顯示所有物件」。

若要取得更多資訊，請參閱〈移植佈線和管路〉。
