標註類型增強功能
在標註工作流程中加入了多項改進。
與所選邊互垂對齊
現在，您可以將標註與所選邊對齊。使用新標註類型「旋轉」，將標註放置在互垂位置，以使其與所選邊對齊。
- 選取直線邊或兩點。
- 按一下右鍵，然後選取「標註」>「旋轉」。
- 選取一條直線，以建立標註的平行或互垂方向。
若要取得有關建立標註的更多資訊，請參閱〈在正投影圖面視圖中加入標註〉。
帶 Ø 符號的平行直徑

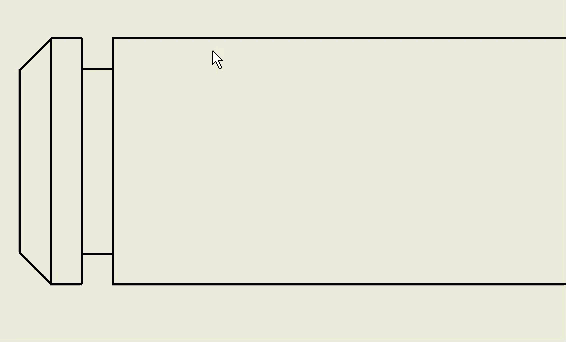

選取圓柱特徵 (軸或孔) 的剪影邊時，會建立新的標註類型 (帶 Ø 符號的平行直徑)。

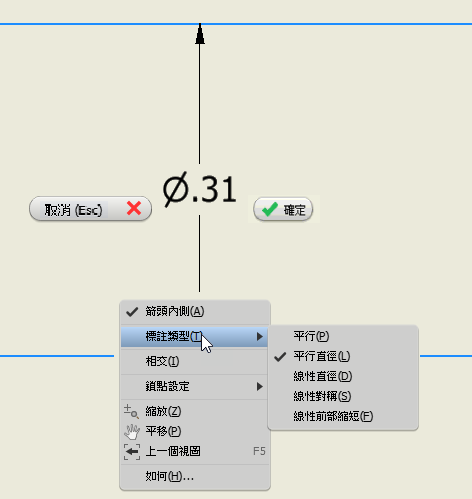

| 您可以使用關聯式功能表選項「標註類型」來變更標註類型。 |
 |
若要取得有關建立標註的更多資訊，請參閱〈在正投影圖面視圖中加入標註〉。
