使用者介面

使用者介面主題

「深色」使用者介面主題已從搶鮮版狀態升級為可正式在 Inventor 使用者介面中使用。移至「工具」「選項」面板 「應用程式選項」「顏色」頁籤，並變更使用者介面主題，即可選擇使用該主題。

若要取得更多資訊，請參閱〈「顏色」頁籤參考〉。

重置使用者介面配置

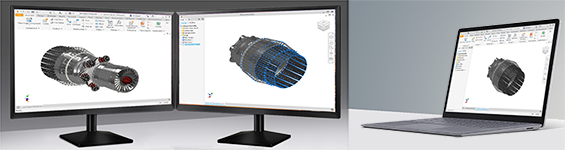

使用多個監視器時，您可以將性質面板或模型瀏覽器停靠在其他視窗中。若要將所有物件合併回主視窗，請使用「重置使用者介面配置」指令。(移至「檢視」頁籤 「視窗」。)

若要取得更多資訊，請參閱〈關於圖形視窗〉和〈使用圖形視窗〉。

「性質」面板

工具選項板

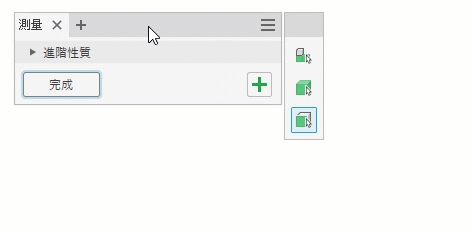

某些性質面板 (例如「圓角」和「測量」) 會使用工具選項板。工具選項板顯示對使用中的指令很有用的選項。工具選項板預設會停靠到性質面板。可將它們從性質面板拖到圖元區中的便利位置。若要將它們與性質面板停靠在一起，請將它們拖曳到性質面板旁邊。

警告通知

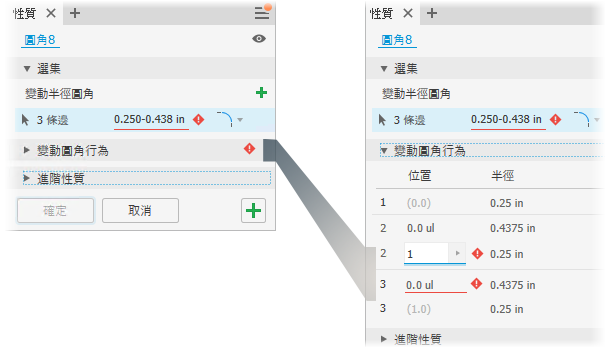

警告通知顯示為紅色菱形內的驚嘆號。這些通知會警示您消除一些狀況，例如衝突的輸入、錯誤條件或阻止成功建立特徵的問題。如果問題在選集中，且選集顯示已收闔，則會將通知加入到選集節點。

若要取得更多資訊，請參閱〈關於「性質」面板〉。

預置

「簡化」指令隨附有內建預置 (預先定義了用途)。

「預置」會使用「文件設定」中的長度單位。以內建預置為基礎的新自訂預置，會使用在啟動「新預置」指令時指定的單位值，而不使用文件單位。

若要取得更多資訊，請參閱〈使用預置〉。

文字格式增強功能

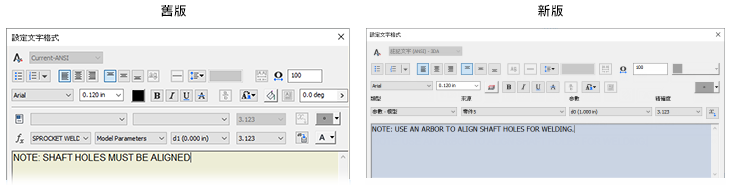

合併了「設定文字格式」對話方塊中的部分控制，以改進工作流程並減少介面雜亂的情況。行為不會發生任何變更。

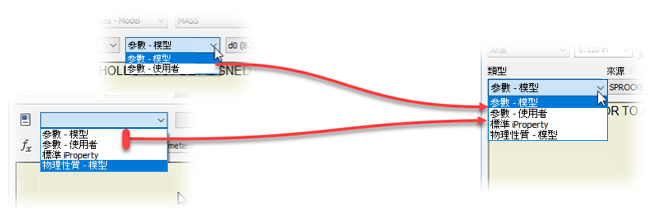

• 「性質」和「參數」清單已合併為「類型」清單

• 「性質 - 模型」和「性質 - 圖面」已合併為「標準 iProperty」

• 「自訂性質 - 模型」和「自訂性質 - 圖面」已合併為「自訂 iProperty」

• 「參數 - 元件」變為「參數 - 模型」，僅變更了標示

• 已標示下拉式清單

• 已重新定位控制

  • 「文字旋轉」上移了一列
  • 「文字邊框」上移了一列
  • 「文字方塊」(僅限草圖文字) 已移至「顏色」控制的左側
  • 符號清單已與其他格式控制一起上移

若要取得更多資訊，請參閱〈「設定文字格式」參考〉。

若要取得有關草圖文字的更多資訊，請參閱〈使用草圖〉。

Inventor 模具

在 R2022 中，Inventor 為模具模擬、分析和材料指定提供的工具已移除。除了因為材料資源庫已過期，還因為工具的分析部分是 32 位元格式，可能會在未來造成安全風險。

移除了以下指令：

• 選取材料
• 零件製程設定
• 零件充填分析
• 模具製程設定
• 模具充填分析
• 設定繪圖性質
• 測試結果
• 工作管理員
• 動畫結果
• 覆疊 (包封和接合線瀏覽器關聯式功能表)

若要取得更多資訊，請參閱〈Inventor 模具分析〉和〈Moldflow Adviser 與 Moldflow Insight 比較〉。

複製物件

「複製物件」指令現在支援窗選。

• 完整視窗 - 按一下滑鼠並從左上角向右下角按對角線方向拖曳，可將物件完全封閉在由動作形成的視窗造型中，並選取這些物件。
• 框選 - 按一下滑鼠並從右上角向左下角按對角線方向拖曳，以選取與動作所形成視窗造型相交的所有物件。

若要取得更多資訊，請參閱〈關於複製和移動幾何圖形〉和〈在零件、組合與建構環境之間複製物件〉。

本土化樣板

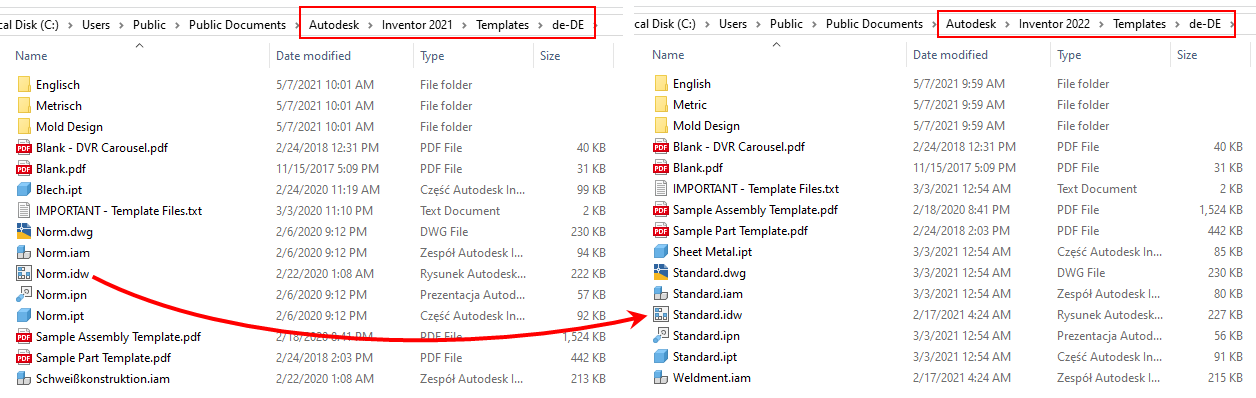

從 Inventor 2022 版開始，所有樣板在安裝過程中均命名為「Standard.xxx」。這是針對 Inventor 本土化版本的變更。若要使用在 Inventor 2022 之前的版本中建立的本土化樣板，建議您在樣板移轉程序中使用新的「Standard.xxx」名稱更名舊樣板。例如，將「Norm.idw」變更為「Standard.idw」。

應用程式選項

「應用程式選項」「顯示」頁籤上提供了一個新選項。「自動更新相關文件」選項控制在修改子元件時，是否在開啟的組合文件中進行顏色和可見性更新。

若要取得更多資訊，請參閱〈「顯示」頁籤參考 (「應用程式選項」)〉。

亮顯更新

「亮顯更新」介面和工具提示已改進，以在使用該選項時提供清晰說明。

若要取得更多資訊，請參閱〈亮顯新指令和更新的指令和「性質」面板功能選項〉。

學習內容視訊

不再支援 Flash 視訊格式。

• 所有 Flash 視訊均已從學習內容中移除。剩餘的視訊不是 Flash 檔案，並可檢視。
• Inventor 導引式自學課程視訊使用 WEBM 格式，並可檢視。
