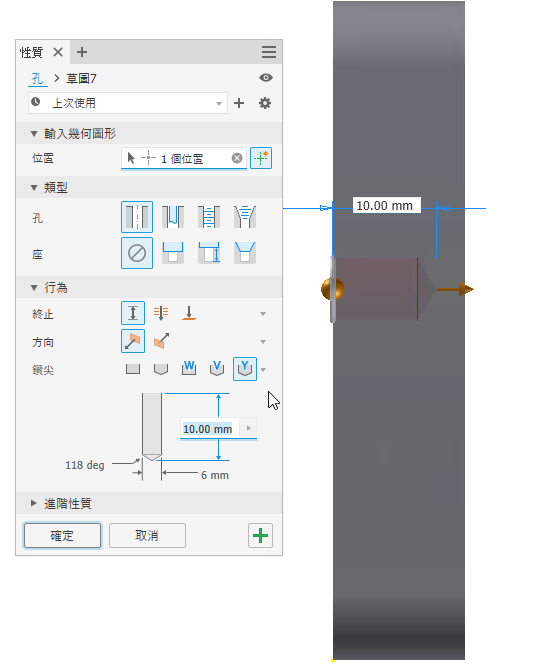

現在，在零件和組合中，您都可以在建立孔時使用 3 種新鑽尖類型 (平面 W、角度 V、角度 Y)。「角度 Y」類型會建立鑽尖，該鑽尖會納入孔深度參數。「平面 W」類型會導致建立平頭鑽尖。

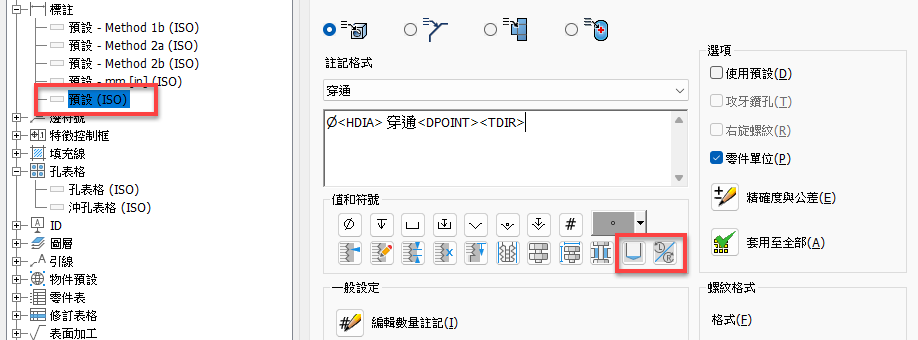

在「孔註記」對話方塊中加入「鑽尖類型」按鈕，用於將 標籤加入至 2D 和 3D 孔註記註解。使用此標籤，作用中的鑽尖類型將包括在註解中，並由下列符號表示：

• 平面 = "U"
• 角度 = " " (此鑽尖類型未加入任何內容)
• 平面 W = "W"
• 角度 V = "V"

此外，在「孔註記」對話方塊中加入「螺紋方向」按鈕，可為螺紋方向加入 標籤。勾選「左手螺紋」方塊，註解中的「左手螺紋」將顯示「LH」。

格式是使用「型式編輯器」進行管理。

若要取得更多資訊，請參閱〈建立孔〉、〈編輯孔註記參考〉、〈型式與標準編輯器 - 標註參考〉。
