正交性 3D

顯式分析不支援此材料類型。從「類型」下拉式清單中選取「正交性 3D」之後，將可使用以下材料區段：「一般」、「剛性」、「剪切」、「蒲松氏比」、「熱膨脹」、「容許值」和「熱」。

材料穩定性需要：

如果未滿足任一條件，則會發出警告訊息。

可能難以找到所有九個正交性常數。在某些實際問題中，材料性質可能會簡化為一般的各向異性，其中材料是平面中的等向性材料 (亦即，平面 1-2)，並在此平面的法線方向具有不同性質。在等向性的平面中，性質會減少為：

包含 和 。

一般各向異性有五個獨立材料常數 (亦即，、、、、 和 )。在材料具有平面各向異性的情況 (其中材料只是平面中的正交性) 下，彈性常數會減少為七個 (亦即，、、、、、 和 )。

• 一般



  • 針對正交性 3D 材料，請在這裡輸入質量密度、材料阻尼係數和參考溫度。
  • 質量密度 (RHO) 將用來自動計算所有結構元素的質量。
  • 若要取得阻尼係數 GE，請將臨界阻尼比 C/C0 乘以 2.0。如果未對材料結構阻尼定義主要頻率 (請參閱〈阻尼〉一節)，則在暫態響應分析中會忽略 GE。
  • TREF 僅用做參考溫度，以計算線性解析的熱負載。如果指定初始溫度負載，將忽略 TREF。
• 剛性



  • 您可以輸入縱向、橫向和厚度方向的楊氏係數。
• 剪切



  • 您可以輸入平面內、橫向和縱橫向剪切係數。
  • Gz1 和 G2z 的近似值為平面內剪切係數 G12。如果測試資料無法用於精確地判定 G23 和 G31，則 G12 的值可提供給 G2z 和 Gz1。
• 蒲松氏比



  • 在這裡輸入三維蒲松氏比。
• 熱膨脹



  • 在這裡輸入三維熱膨脹係數。

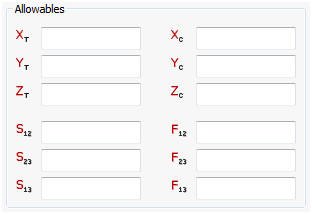

• 容許值



  • 在這裡輸入所有三個方向的拉伸和壓縮容許值，以及用於 Tsai-Wu 失效準則的剪切容許值與互動項。
  • 在 PCOMP 項目的 FT 欄位中要求時，複合元素失效計算需要 Xt、Yt、Zt、S12、S23 和 S31。系統也會使用 Xc、Yc 和 Zc，但非必要。
  • 系統會在多軸負載下根據測試樣本，透過實驗方式決定互動項 F12、F23 和 F31。此種不便會隨著 F12、F23 和 F31 滿足某種形式之穩定性準則的約束而產生：



    這會在使用此理論時產生複雜化。因此，建議將 F12、F23 和 F31 設定為零。

• 熱



  • 若為熱分析，您可以在「熱」區段下輸入傳導係數矩陣、比熱、質量密度的值。質量密度會重複，因為它可能是熱分析以及結構分析中的必要項目。

  • Kij 會定義傳導係數矩陣。
