旋轉力

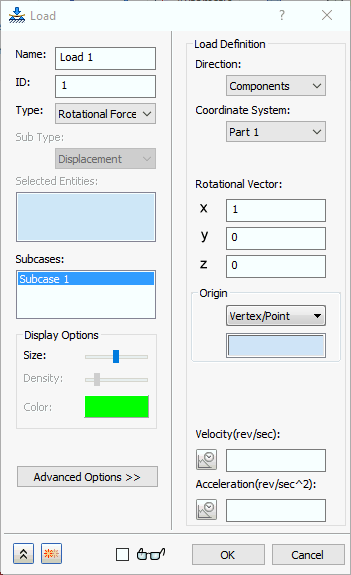

如果「類型」設定為「旋轉力」，則對話方塊將如下所示。

旋轉力是一種慣性力，因此不會套用至幾何圖形。不過它們可在網格質量性質上發揮作用。您必須定義質量性質，否則無法在主體上產生作用力。

您可以使用數種方法，並根據 CAD 組合、CAD 零件，或使用者定義的座標系統，定義旋轉向量的「旋轉向量」(旋轉軸) 和「原點」。

• 方向：選取下列三個選項其中之一用於指定「旋轉向量」：
  • 分量：在所提供的輸入欄位中指定「旋轉向量」的 x、y 和 z 分量。
  • 垂直於表面：此選項目前不支援定義「旋轉力」負載的「旋轉向量」。
  • 幾何圖形圖元：選取模型的一邊來定義旋轉軸。選取的邊會顯示在「方向」下拉式功能表下方的方塊中。
• 座標系統：此選項僅適用於「方向」 = 「分量」模式。從下拉式功能表中選擇所需的座標系統。有 CAD 組合、零件和使用者定義的座標系統可供選取。
• 原點：使用此下拉式功能表選擇以下其中一個選項，用來定義旋轉向量的原點。
  • 頂點/點：選取草圖點或 CAD 模型頂點做為旋轉向量的原點。
  • 節點：選取節點 (網格格線點) 做為旋轉向量的原點。
  • 座標：在所提供的輸入欄位中指定旋轉向量原點的 X、Y 和 Z 座標

  有時候，加速軸和速度軸並不位於相同的方向。在此情況下，您必須定義兩個不同旋轉力負載 (一個用於加速，一個用於速度)，以配合不同的旋轉向量。

已完整定義的旋轉力圖像會顯示在圖形顯示視窗的右下角。

顯示選項 (大小、密度和顏色) 不適用於旋轉力負載。
