彈塑性 (雙線性)

在 「材料」 表單的「分析特定資料」區段中，按一下「非線性」按鈕。然後在「類型」下選取「彈塑性 (雙線性)」選項。以下視窗即會彈出：

• 在此方法中，塑性面域可由「塑性模數 (H)」定義。塑性模數會依序與「相切係數」和「楊氏係數 (E)」相關，如下所示：



• 依預設，「相切係數」的值會設定為楊氏係數的 10%。
• 因此，預設值可確保材料應力應變曲線之線性可塑性零件的 10% 坡度。
• Autodesk Nastran 可根據曲線的最後兩個端點，線性外推至表格外及線性內插在表格內以計算應力值。

以下各項適用於「彈塑性」和「可塑性」選項。

• 共有三種硬化規則類型可用：
  • 等向性
  • 運動
  • 等向性 + 運動 (組合)
• 共有四種降伏理論類型可用。您需要提供各種額外輸入資料：
  • von Mises：此資料廣泛用於延性材料。
    • 需要「初始降伏應力」值。
  • Tresca：一般而言也適用於延性材料，不過與 von Mises 相較更為保守。
    • 此外還需要 「初始降伏應力」值。
  • Mohr-Coulomb：此理論適用於摩擦材料，例如土壤和混凝土。
    • 需要「2*內聚力」值，單位為應力。
    • 需要「摩擦角度」 值，0<Φ<45 度，預設為零。

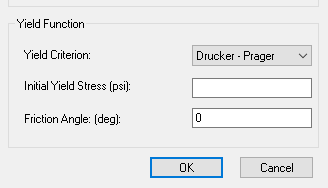

  • Drucker-Prager：近似於 Mohr-Coulomb 理論，同時也是對於 von Mises 理論的修改。亦適用於摩擦材料，例如土壤和混凝土。
    • 需要「2*內聚力」值，單位為應力。
    • 需要「摩擦角度」 值，0<Φ<45 度，預設為零。
• 初始降伏應力：此值還有一個預設值，是從每個所選材料的材料資源庫資料所萃取。如果材料並非從資源庫載入，則會提供其他預設值。
• 針對 Explicit 分析：

  • 需要「初始降伏應力」值。
  • 需要「摩擦角度」 值 (度)，預設為零。
