結果 XY 出圖

若要使用結果的 XY 出圖，請在 Inventor Nastran 樹狀目錄的 「子案例」下的「XY 出圖」上按一下滑鼠右鍵，然後選取「新建」。請確保您已執行分析 (在 Inventor Nastran 樹狀目錄的 「分析」上按一下滑鼠右鍵，並選取「在 Nastran 中求解」)，或載入結果中 (在 Inventor Nastran 樹狀目錄的「分析」上按一下滑鼠右鍵，並選取「載入結果」)。

XY 出圖 (圖表) 現在會顯示 X 分量和 Y 分量各自的單位。

一般：

• 名稱：命名 XY 出圖。
• 節點： 出圖節點輸出數量，例如位移、速度和加速度。
• 元素：出圖元素輸出數量，例如應力和應變。

  出圖相對於節點及/或元素距離的結果，係根據相對於選取之位置的座標距離。您可以分別選取節點或元素單選鈕，以便根據節點與元素結果來篩選結果資料。

要出圖的圖元：

• 沿著選取的圖元：可讓您選取草圖線段或邊，以便使用結果為 Y 軸和距離為 X 軸的 XY 出圖曲線在其上出圖結果。
• 選取節點/元素：可讓您設定位置和參考座標系統，來選取節點/元素 ID。
  • 已勾選節點/元素距離：它會根據選取的節點或元素單選鈕考慮節點或元素距離。

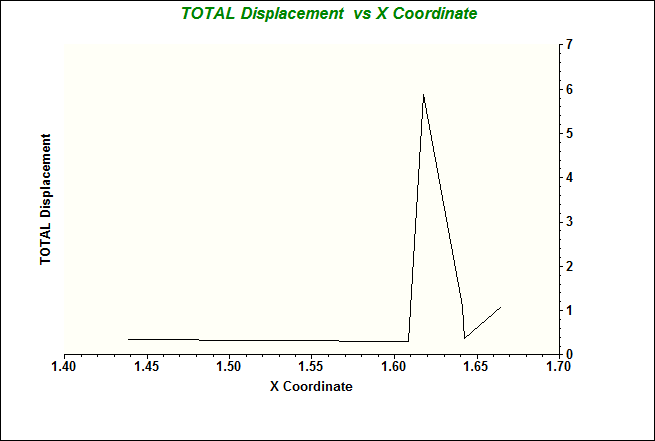

    • 位置：當您選取節點時，它會根據 X、Y 或 Z 座標上的位置取得節點距離。
    • 座標系統：它可讓您根據選取的座標系統定義節點/元素距離的位置。

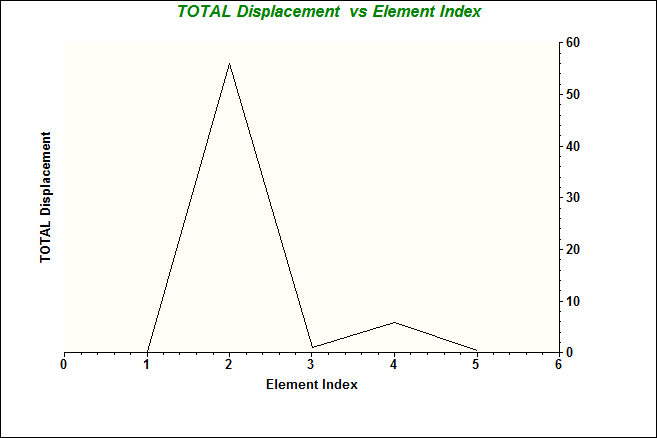

  • 不勾選節點/元素距離：它將不會考慮距離，而是根據節點/元素索引出圖 XY 出圖。



  • ID：節點或元素 ID。您可以按一下目標節點或元素，將 ID 植入選取功能表中。您可以使用「查詢顯示」 (在 Inventor Nastran 模型樹的「節點」或「元素」上按一下滑鼠右鍵)，來取得 ID 以手動輸入至選取功能表。它還可讓您輸入逗號 (,)，來連續輸入 ID，如以下影像中所示：



  • 群組：可讓您選取已定義的群組。

輸出集：

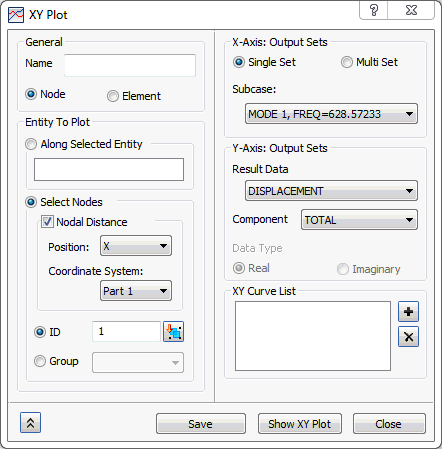

• 一組：這適用於所有分析。它可讓您使用「沿著選取的圖元」選項，將沿著選取的草圖/邊所得結果進行 XY 出圖，而且也可使用 「選取節點/元素」，出圖某組節點/元素的 XY 出圖。

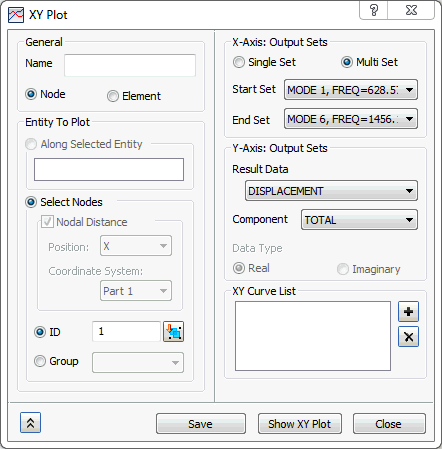

• 多組：這僅適用於由子案例的多個結果組成的分析。
  • 起始集：指定「XY 出圖」之輸出集範圍的起始集。
  • 結束集：指定「XY 出圖」之輸出集範圍的結束集。



輸出向量：

• 結果資料：定義將出圖的輸出向量。
• 分量： 定義將出圖的向量分量 (如果適用)。
• 資料類型：
  • 大小：選擇大小和相位輸出時出現。這是頻率響應解的極座標資訊。
  • 相位：選擇大小和相位輸出時出現。這是頻率響應解的極座標資訊。
  • 實數：選擇實數和虛數輸出時出現。這是頻率響應解的矩形資訊。
  • 虛數：選擇實數和虛數輸出時出現。這是頻率響應解的矩形資訊。

XY 曲線清單：

• 允許對選取的相同節點/元素使用其他設定而得的不同結果出圖多個曲線。



  • 加入： 按鈕允許將曲線加入至「XY 曲線清單」，如此可在您按一下「展示 XY 出圖」 時允許出圖加入的曲線。如果加入多條曲線，但未選取，則它會在 XY 出圖中展示所有曲線。如果從清單中選取任何單一曲線，然後出圖曲線，則它只會展示選取的曲線。
  • 刪除： 按鈕允許從「XY 曲線清單」中刪除選取的曲線。
• 建立 XY 出圖：在模型樹的「XY 出圖」區段下建立目前的 XY 出圖。
• 展示 XY 出圖：在單獨的視窗中顯示 XY 出圖。
• 關閉：允許關閉「XY 出圖」對話方塊。
