群組

群組提供了一種便捷的方法，可在稍後重新選取一組節點或元素。您必須先在模型上產生網格，才能使用此頁面討論的指令。

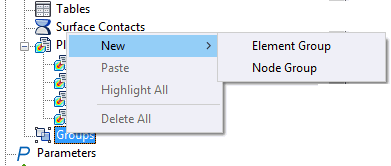

「群組」 樹狀項目展示在下圖中：

在「群組」上按一下耍右鍵，可從關聯式功能表中使用以下選項：

• 新建：

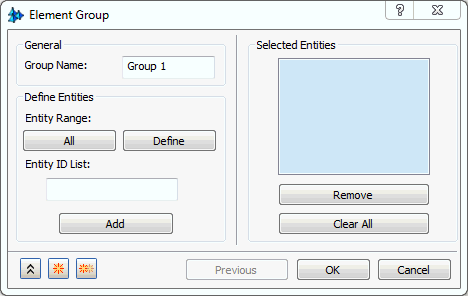

  • 元素群組：建立包含一組指定元素的群組。



    使用以下兩種方法其中之一，將元素加入「選取的圖元」清單中：

  • 在模型上分別按一下元素，以圖形方式選取所需元素。
  • 如果您知道元素 ID，請輸入「圖元 ID 清單」欄位，使用空格或逗號來分隔多個值。然後，按一下「加入」。

    選取的元素會以綠色亮顯。

  您也可以從「亮顯元素」對話方塊建立元素群組。(請參閱「元素」頁面上的「亮顯」項目符號)。

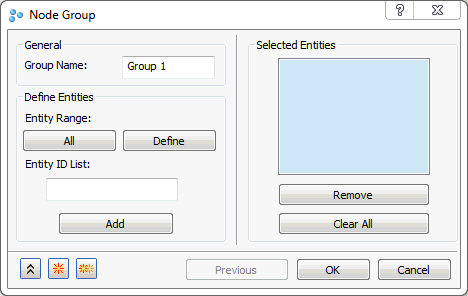

  • 節點群組：建立包含一組指定節點的群組。



    使用以下兩種方法其中之一，將節點加入「選取的圖元」清單：

  • 在模型上分別按一下節點，以圖形方式選取所需節點。
  • 如果您知道節點 ID，請輸入「圖元 ID 清單」欄位，使用空格或逗號來分隔多個值。然後，按一下「加入」。

    每個選取的節點會以黃色的「X」標記。

  您也可以從「亮顯節點」對話方塊建立節點群組。(請參閱「節點」頁面上的「亮顯」項目符號)。

• 全部亮顯：切換所有元素與節點亮顯的可見性。
• 全部刪除：可讓您刪除所有現有的群組。程式將提示您確認刪除作業。

目前下列對話方塊中支援「群組」：

• 表面接觸 (自動模式)
• XY 出圖
• 亮顯節點
• 亮顯元素
