表格

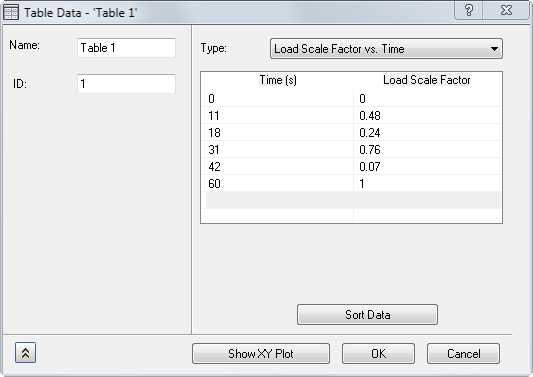

若要設置表格，請在 Inventor Nastran 模型樹的「表格」上按一下滑鼠右鍵，然後選取「新建」。按兩下儲存格以輸入您的值。

• 名稱：為表格命名。
• ID：表格的 ID 是由 Inventor Nastran 自動更新。

• 類型：
  • 無尺寸 - 使用者定義：建立使用者定義的表格。
  • 負載比例係數與時間：用於建立暫態負載以進行動態分析，例如「直接暫態」和「模態暫態」。
  • 結構阻尼與頻率：用於建立各種模態阻尼，進行以模態為基礎的動態分析。阻尼值以單位 g=2C/C0 表示。
  • 臨界阻尼與頻率：用於建立各種模態阻尼，進行以模態為基礎的動態分析。阻尼值是以臨界阻尼 C/C0 的單位表示。
  • Q 阻尼與頻率：用於建立各種模態阻尼，進行以模態為基礎的動態分析。阻尼值是以放大之或品質係數 (Q) 的單位表示。品質係數會透過 1/ (2C/C0) 計算。
  • 負載比例係數與頻率： 用於建立頻率相關負載以進行動態分析，例如「直接頻率響應」和「模態頻率響應」。
  • 負載相位與頻率：用於對「頻率響應」解定義負載相位中的變更。
  • 對流係數與溫度：用於「非線性熱傳遞」分析中的溫度相依性對流係數。
  • 輻射率與溫度：用於「非線性熱傳遞」分析中的溫度相依性輻射率。
  • 負載比例係數與溫度：用於定義溫度相依性楊氏係數與熱傳導係數。
  • 熱量與溫度：用於定義溫度相依性「熱量」。
  • PSD (加速度) 與頻率：用於定義功率譜密度 (PSD) 曲線，以「隨機響應」解的加速度與頻率表示。
  • PSD (力) 與頻率：用於定義 PSD 曲線，以「隨機響應」解的力與頻率表示。
    • 資料內補：若為 PSD 曲線定義，指定 X 軸或 Y 軸的線性或對數內插。當不勾選 LogX 和 LogY 時，其為線性內插，若勾選，則為對數內插。



  • 響應頻譜 - 位移與頻率：用於測量某個頻率範圍對各點所造成的線性位移。
  • 響應頻譜 - 速度與頻率：用於測量某個頻率範圍對各點所造成的線性速度。
  • 響應頻譜 - 加速度與頻率：用於測量某個頻率範圍對各點所造成的線性加速度。

• X 欄：輸入 X 軸資料。
• Y 欄：輸入 Y 軸資料。
• 將資料排序：允許將資料排序 (如果需要)。一旦將資料排序，就無法回復。

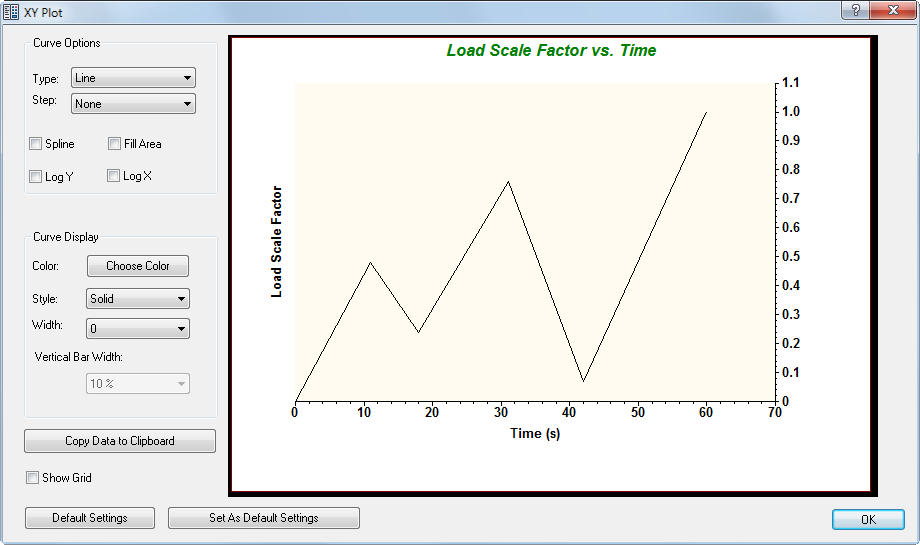

• 展示 XY 出圖：產生表格的圖形表現法 (XY 出圖)。以下所示的範例衍生自上一頁的使用者輸入。



  • 「XY 出圖」具有以下特徵：
    • 曲線選項：
      • 類型：您可以選取「線」、「線+符號」、「散佈」或「垂直列」。
      • 步驟：您可以設定「開始」、「結束」或「無」的步驟。僅在「類型」下選取「線」時，才能使用此選項。
      • 雲形線：勾選此選項時，會使用平滑連續線連接資料點。僅在「類型」下選取「線+符號」時，或在「類型」下選取「線」，並在「步長」下選取「無」時，才能使用此選項。
      • 填滿區域：勾選此選項時，曲線下方的區域會填滿。僅在「類型」下選取「線」時，才能使用此選項。
    • 曲線顯示：
      • 顏色：可以按一下「選擇顏色」，變更曲線的顏色。
      • 型式：有實線或各種虛線及/或虛線型式可用。
      • 寬度：調整線厚度。
      • 垂直列寬度：在「類型」下選取「垂直列」時，調整垂直列的寬度。
    • 將資料複製到剪貼簿：將資料複製到剪貼簿，即可將其貼到表格或資料庫，例如 Microsoft Excel 試算表、記事本、Wordpad 等。
    • 展示格線：勾選此選項時顯示格線。
    • 預設設定：將所有設定重置為預設設定。
    • 設定為預設設定：可讓您將表單上的目前設定定義為預設設定。當選取「預設設定」時，這些設定將會成為「XY 出圖」將回復的設定。
    • 確定：關閉「XY 出圖」視窗。
• 確定：建立表格。
• 取消：取消建立表格。
