動力學設置

動力學設置用於多種分析類型，如下所示：

• 直接、模態或非線性暫態響應
• 直接或模態頻率響應
• 隨機響應或振動疲勞
• 顯式動力學或顯式準靜態

若要設定，請在「零件」樹的「子案例」下，以右鍵按一下「動力學設置」、「模態設置」或「準靜態設置」，然後選取「編輯」。「準靜態設置」的設定，除了預設名稱是「準靜態設置」外，其他都與下面「動力學設置」的設定相同。

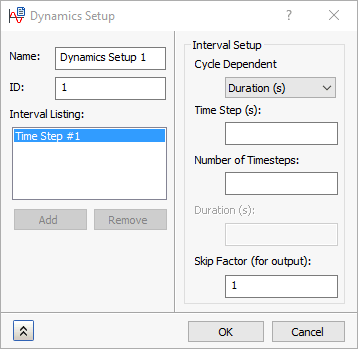

直接/非線性暫態響應分析

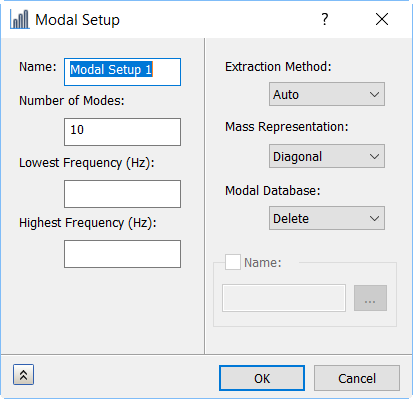

模態暫態響應分析

模態頻率響應分析

名稱：為定義的解頻率命名。

ID：類似於「材料」，Autodesk Inventor Nastran 會自動更新性質的 ID。

頻率限制：

• 最低頻率 (Hz)：這是「頻率響應」分析的相關頻率範圍中最低的頻率。此數量是以 Hz 定義。
  • 在「模態頻率響應」解中，「最低頻率」會使用批量資料檔案中的參數 LFREQ。這會截斷任何低於此數值的頻率。 表示這會寫出為參數。
• 最高頻率 (Hz)：這是「頻率響應」分析的相關頻率範圍中最高的頻率。此數量是以 Hz 定義。
  • 在「模態頻率響應」解中，「最高頻率」會使用批量資料檔案中的參數 HFREQ。這會截斷任何高於此數值的頻率。 表示這會寫出為參數。
• 總頻率計數：這是根據最低和最高頻率與點數，以及「直接頻率響應」分析相關頻率範圍中的頻率增量所計算。

隨機分析選項：

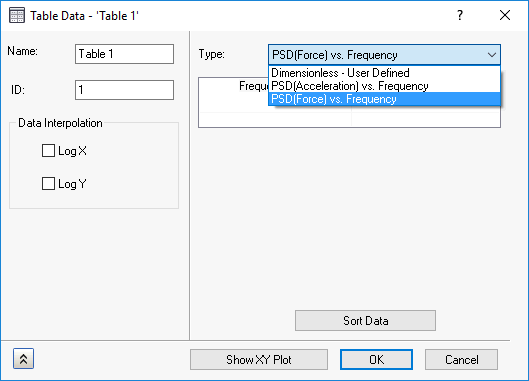

• PSD：可讓您使用表格資料與資料內插選項來定義「功率譜密度」曲線。



  • 類型：允許兩個選項「PSD (加速度) 與頻率」和「PSD (力) 與頻率」。
  • 資料內插：依對數 X 和 Y 方向內插輸入至表格中的「資料」值。

離散頻率：

• 頻率值 (Hz)：可讓您將離散頻率加入至清單中來指定它們。

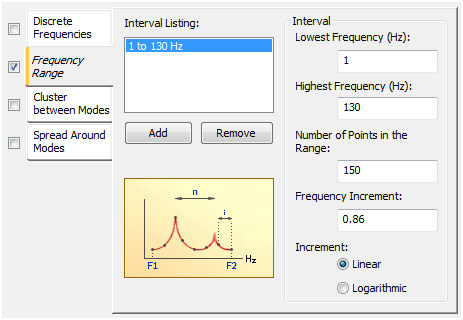

頻率範圍：

• 線性：
  • 在此範圍中的點數量：定義頻率點的數量。此值會連結至最低和最高頻率範圍以及頻率增量。
  • 頻率增量：定義最低和最高頻率範圍之間的增量。它連結至點的數量。
• 對數：
  • 在此範圍中的點數量：定義最低和最高頻率範圍內的對數點數量。
• 子範圍限制：
  • 最低頻率 (Hz)：定義相關頻率範圍的最低頻率。
  • 最高頻率 (Hz)：定義相關頻率範圍的最高頻率。

模式之間的叢集：

• 子範圍限制：
  • 最低頻率 (Hz)：定義相關頻率範圍的最低頻率。
  • 最高頻率 (Hz)：定義相關頻率範圍的最高頻率。
• 模式之間的點數量：定義模式之間的點數量。
• 偏差係數：定義點的定位方式。1 的值表示等距點，而大於 1.0 的值會將點偏向集的尾端，小於 1.0 的值則會將點偏向集的中心。例如，集定義為 F_最低 - > F_W1，則 f_W1 - > F_W2 和 F_Wn - > F_最高。

分散模式：

• 子範圍限制：
  • 最低頻率 (Hz)：定義相關頻率範圍的最低頻率。
  • 最高頻率 (Hz)：定義相關頻率範圍的最高頻率。
• 每個模式中分散的點數量：定義該模式周圍「分散百分比」中的點數量。
• 分散百分比：定義自然頻率兩端上的 +/- 百分比。

衝擊/響應頻譜

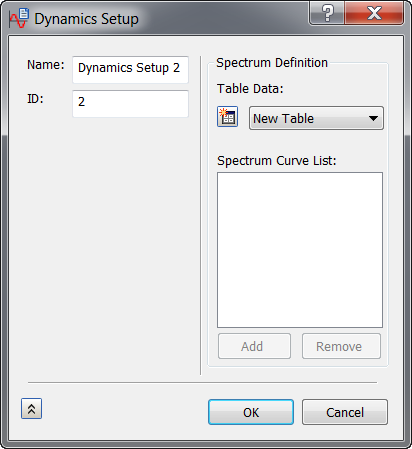

若要開始「衝擊/響應頻譜」分析的「動力學設置」，請在樹狀目錄中「子案例」下方的「動力學設置」上按一下右鍵，然後選取「編輯」。

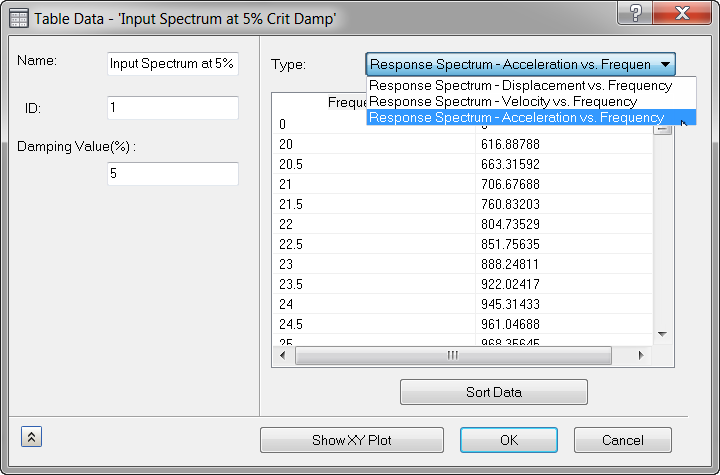

按一下「定義新表格」 圖示以開啟「表格資料」對話方塊：

類型：從下拉式清單中選取響應頻譜類型，然後將兩欄式表格中的相關數值資料貼到下面的欄位。

名稱：加入描述性的表格名稱。

阻尼值：輸入臨界阻尼百分比。
