材料

所有定義的材料會在 Autodesk Nastran 模型樹的「材料」下分組，並可用於指定給「物理屬性」下的零件。下面的影像展示尚未定義材料的模型。

在 Autodesk Inventor Nastran 的「準備」面板中按一下「材料」：

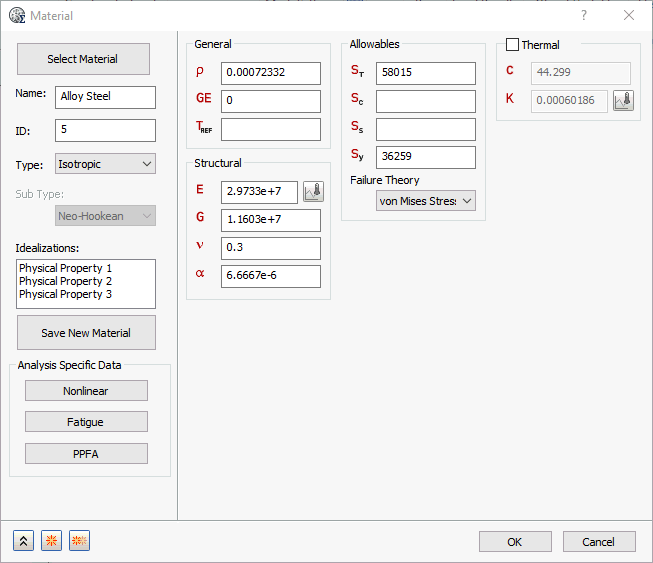

或者，在模型樹中的「材料」上按一下滑鼠右鍵，然後從關聯式功能表中選取「新建」。無論何種情況，都會顯示下面的表單：

以下是可在「材料」表單中使用的區段：

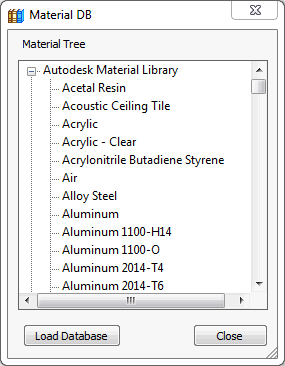

• 選取材料：自動載入 Autodesk Inventor 材料資源庫。如果您要選取其他材料資料庫，請按一下「載入資料庫」。



  • 載入資料庫：可讓您存取稱為 ADSK_Materials.nasmat 的材料資源庫複本，位於 C:\Program Files\Autodesk\Inventor Nastran 2025\In-CAD\Materials 資料夾中。

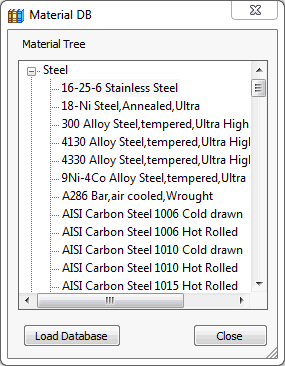

  • 在載入材料資源庫時，「材料樹」會在單獨視窗中移入所有可用的等向性材料，包括非線性資料，如下圖所示。一旦載入，按一下群組 (例如「鋼」) 左邊的 + 符號，然後按一下該群組提供的鋼類型。



  • 在「16-25-6 不鏽鋼」上按一下滑鼠右鍵，性質會填入至對應的性質欄位，而這些欄位位在「結構」、「熱」和有時候於「容許值」下的「材料」表單。「熱傳遞」分析需要「熱」資料，但「結構」分析則不需要。
• 名稱：在此欄位中輸入材料名稱。
• ID：建立新材料時會自動循序更新材料的 ID，以確定每個材料項目有唯一 ID。
• 類型：Autodesk Inventor Nastran 支援八個材料類型。只有「等向性」 材料資料可以從材料資源庫中載入。不過，您可以建立並儲存您自己的材料性質。
  • 等向性
  • 正交性 2D
  • 正交性 3D
  • 非等向性 3D
  • 超彈性
  • 鎳鈦合金
  • 黏彈性
  • 可壓縮泡沫
• 子類型：各種類型的超彈性材料模型，例如 Neo-Hookean、Mooney-Rivlin、Yeoh、Ogden，以及多項式，可以從這個下拉式功能表中進行選取。
• 物理性質：可用物理性質的清單。
• 儲存新材料：自訂材料性質 (等向性或正交性 2D) 可以建立並儲存至 Filename.xml 或 Filename.sldmat 資源庫檔案。
• 分析特定資料：可讓您定義某些與一些特定分析相關的資料，例如：
  • 非線性
  • 疲勞
  • PPFA
• 一般和結構：包含所選材料的性質。
• 容許值：您可以在此區段中指定抗拉強度、壓縮強度和剪切強度的容許值，以及關聯的「失效理論」。
• 熱：可開啟和關閉以進行結構分析。

按一下頁面底部的連結，以查看這些主題的詳細資訊。

從 CAD 模型匯入材料

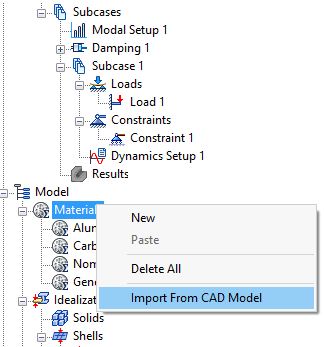

您第一次進入 Inventor Nastran 環境時，CAD 模型中定義的材料模型會自動匯入模型樹的「模型」分支 (下半部份)。如果您從模型樹刪除這些材料，之後改變心意，您可以重新匯入它們。以滑鼠右鍵按一下「材料」標題，然後從關聯式功能表中選擇「從 CAD 模型匯入」來執行此作業。
