非線性設置

若要設置非線性靜態或暫態響應分析的「非線性設置」，請在樹狀目錄的「子案例」下的「非線性設置」上按一下滑鼠右鍵，然後選取「編輯」。

非線性靜態或暫態響應分析

名稱：用於標示非線性設置。

ID：用於以數字方式識別非線性設置。

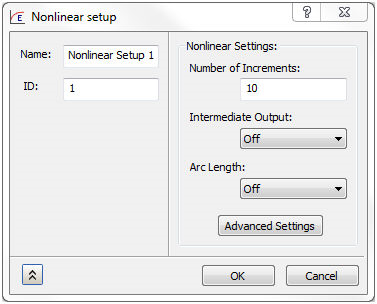

非線性設定：

• 增量數：在此處輸入非線性分析的增量數。解析器必須將總負載分成此增量數。這不應與迭代混淆。非線性解析演算法可能需要多次迭代才能解析增量。
• 中間輸出：
  • 開啟：指定儲存中間輸出 (要儲存在每個已收斂增量中的輸出)。
  • 關閉：將不會儲存任何中間輸出。
  • 全部：當非線性分析平分目前的負載增量時，二等分負載增量會完成，因此將以該二等分增量儲存輸出檔案。
• 弧長：這是「開啟/關閉」切換，用來指定如何使用弧長方法，分析失穩非線性問題。
• 進階設定：此按鈕會開啟非線性分析的「進階設定」。這同時適用於非線性靜態和非線性暫態分析。

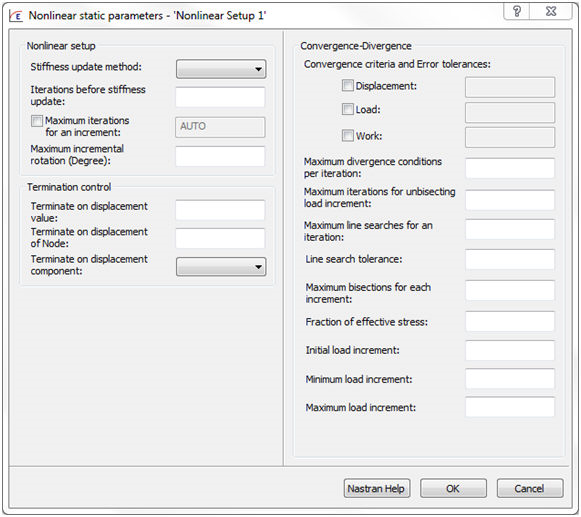

非線性靜態參數：這些是進階取代，通常不需要變更，除非模型無法收斂，而且您能夠自如地完成進行的變更。

非線性靜態分析

• 非線性設置：
  • 剛性更新方法： 三個選項 (AUTO、SEMI 和 ITER)。
    • AUTO：程式會根據收斂率自動選取最有效的策略。在每個步驟中，收斂所需的迭代數均為預估值。如果 (i) 要收斂之迭代的預估數超過 MAXITER 或 (ii) 解析發散，則會更新剛性。
    • SEMI：每一個負載增量的程式會 (I) 根據新負載執行單一迭代、(ii) 更新剛性矩陣，以及 (iii) 恢復正常的 AUTO 選項。
    • ITER： 如果選取 ITER 選項，則程式會在每個 KSTEP 迭代中以及在收斂時更新剛性矩陣 (如果 KSTEP ≤ MAXITER)。但是，如果 KSTEP > MAXITER，剛性矩陣永遠不會更新。請注意，「牛頓-拉夫森」迭代策略是透過選取 ITER 選項且 KSTEP = 1 而取得的，而在「修正的牛頓-拉夫森」迭代策略是透過選取 ITER 選項且 KSTEP = MAXITER 而取得的。
  • 剛性更新之前的迭代：更新剛性矩陣之前的迭代數。
  • 增量的最大迭代次數：增量允許的最大迭代次數。
  • 最大增量旋轉 (度)：最大旋轉公差。如果超過，解析將發出負載二等分。
• 終止控制：
  • 終止於位移值：此值用來決定以位移為基礎的分析終止。
  • 終止於節點的位移：這是用於以位移為基礎的分析終止的節點 ID。
  • 終止於位移分量：這是輸出座標系統中節點位移的分量方向。
• 收斂發散：
  • 收斂準則和容許誤差：此準則用於決定特定負載增量的收斂。
    • 位移：指定以位移為基礎的收斂準則。
    • 負載：指定以載入為基礎的收斂準則。
    • 工作：指定以工作為基礎的收斂準則。
  • 每個迭代的最大發散條件：控制發散解析的準則。
  • 取消平分負載增量的最大迭代次數：取消平分負載增量的最大迭代次數。
  • 迭代的最大線搜尋：控制用於調整位移以便將能量錯誤降至最低的線搜尋次數。這僅能搭配線搜尋公差使用。
  • 線搜尋公差：指定線搜尋程序的公差。如果相對能源的絕對值小於此值，則會略過線搜尋程序。
  • 每個增量的最大平分：指定在發出嚴重錯誤且解析終止之前允許的負載二等分次數上限。
  • 等效應力的分數：這是等效應力的分數，用來限制非線性材料的子增量大小。
  • 初始/最小/最大負載增量：它是在自適應負載增量/收斂方法中用來定義子案例中負載增量的整體上限和下限。初始負載增量會取代使用增量數決定的值。透過 NLPCI 批量資料項目指定弧長方法時，無法套用這些負載增量。

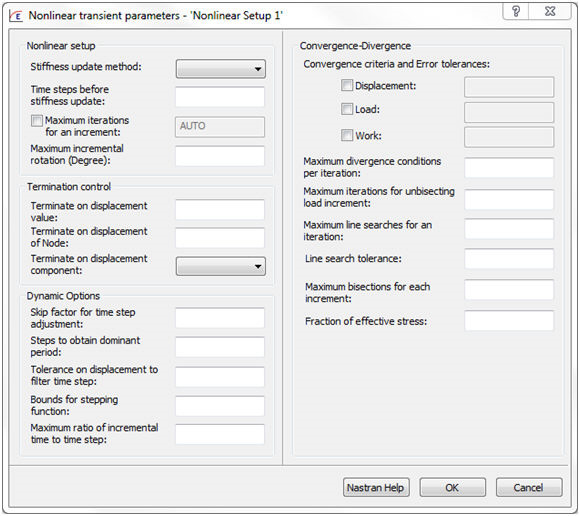

非線性暫態參數：這些是進階取代，通常不需要變更，除非模型無法收斂，而且您能夠自如地完成進行的變更。

非線性暫態響應分析

• 非線性設置：
  • 剛性更新方法： 三個選項 (AUTO、SEMI 和 ITER)。
    • AUTO：程式會根據收斂率自動選取最有效的策略。在每個步驟中，收斂所需的迭代數均為預估值。如果 (i) 要收斂之迭代的預估數超過 MAXITER 或 (ii) 解析發散，則會更新剛性。
    • SEMI：每一個負載增量的程式會 (I) 根據新負載執行單一迭代、(ii) 更新剛性矩陣，以及 (iii) 恢復正常的 AUTO 選項。
    • ITER： 如果選取 ITER 選項，則程式會在每個 KSTEP 迭代中以及在收斂時更新剛性矩陣 (如果 KSTEP ≤ MAXITER)。但是，如果 KSTEP > MAXITER，剛性矩陣永遠不會更新。請注意，「牛頓-拉夫森」迭代策略是透過選取 ITER 選項且 KSTEP = 1 而取得的，而在「修正的牛頓-拉夫森」迭代策略是透過選取 ITER 選項且 KSTEP = MAXITER 而取得的。
  • 剛性更新之前的時間步長：更新剛性矩陣之前的時間步長數。
  • 增量的最大迭代次數：增量允許的最大迭代次數。
  • 最大增量旋轉 (度)：最大旋轉公差。如果超過，解析將發出負載二等分。
• 終止控制：
  • 終止於位移值：此值用來決定以位移為基礎的分析終止。
  • 終止於節點的位移：這是用於以位移為基礎的分析終止的節點 ID。
  • 終止於位移分量：這是輸出座標系統中節點位移的分量方向。
• 動態選項：
  • 略過的時間步長調整係數：這是用於自適應時間步長的時間步長略過係數。
  • 取得支配地位期限的步驟：用於判定模型的支配期間，以取得適當的自動自適應時間步長。
  • 用來篩選時間步長的位移公差：如果速度和位移的比率小於此值，則不會執行時間步調整。
  • 階梯函數的邊界：與階梯結合使用，以決定調整後的時間步長。
  • 增量時間至時間步長的最大比率：用於定義調整後的時間步長大小的上限和下限。
• 收斂發散：
  • 收斂準則和容許誤差：此準則用於決定特定負載增量的收斂。
    • 位移：指定以位移為基礎的收斂準則。
    • 負載：指定以載入為基礎的收斂準則。
    • 工作：指定以工作為基礎的收斂準則。
  • 每個迭代的最大發散條件：控制發散解析的準則。
  • 取消平分負載增量的最大迭代次數：取消平分負載增量的最大迭代次數。
  • 迭代的最大線搜尋：控制用於調整位移以便將能量錯誤降至最低的線搜尋次數。這僅能搭配線搜尋公差使用。
  • 線搜尋公差：指定線搜尋程序的公差。如果相對能源的絕對值小於此值，則會略過線搜尋程序。
  • 每個增量的最大平分：指定在發出嚴重錯誤且解析終止之前允許的負載二等分次數上限。
  • 等效應力的分數：這是等效應力的分數，用來限制非線性材料的子增量大小。
