連結剖面平面

在 Navisworks 中，您最多可以讓 6 個平面切割模型，但僅目前平面可以使用剖面控點操控。

將剖面平面連結在一起，可以將其做為一個整體移動，並可讓您實時快速切割模型。您可以在視點、視點動畫和物件動畫中使用切割面。

將剖面平面連結在一起

1. 按一下「剖面工具」頁籤 >「模式」面板 >「平面」。

2. 按一下「平面設定」面板上的「目前平面」下拉式清單，然後按一下所有所需平面旁邊的燈泡圖示，即可啟用所需的平面。

   當燈泡亮起時，對應的剖面平面會啟用並切過「場景視圖」中的模型。



3. 按一下「平面設定」面板上的「連結剖面平面」。現在，所有已啟用的平面會全部連結為一個切割面。

4. 如果移動控點在「場景視圖」中不可見，請在「轉換」面板中按一下「移動」。

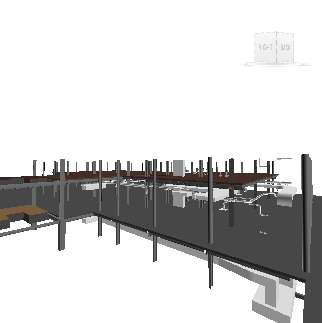

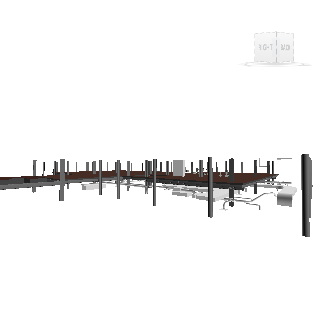

5. 拖曳控點即可移動目前的剖面平面。現在所有剖面平面會一起移動，以高效地在模型中建立一個切割面。

6. 按一下「剖面工具」頁籤 >「儲存」面板 >「儲存視點」，即可儲存目前的剖面視圖。

   注意: 您可以按一下「動畫」頁籤 >「建立」面板 >「記錄」，然後建立一個展示切割之模型的視點動畫。
