修改扶手

透過編輯路徑、扶手結構和扶手性質來修改扶手。

透過修改扶手結構，您可以變更扶手的高度、每個扶手的造型 (輪廓)，以及扶手的數目。您可以使用草圖工具來自訂欄杆的路徑，並將取代項套用至欄杆接合 (必要時)。分割工具可以用於扶手，而不需編輯草圖。使用分割工具時，單獨扶手草圖會自動建立。會將以多層樓梯為主體的扶手進行分組，以符合多層樓梯中的群組。編輯這些扶手的草圖會變更整個群組。可以變更個別扶手的扶手類型。按 Tab 鍵以透過群組選取扶手。修改欄杆系統類型性質以存取「扶手結構」和「欄杆柱放置」對話方塊，以及自訂頂部扶手或扶欄規格。

影片：修改扶手草圖

修改扶手草圖

1. 選取扶手，然後在「修改」頁籤上，按一下 (編輯路徑)。
2. 使用「繪製」面板上的工具來修改草圖。
3. 按一下圖元區中的「切換草圖方位」箭頭以變更扶手草圖的開始點和結束點。

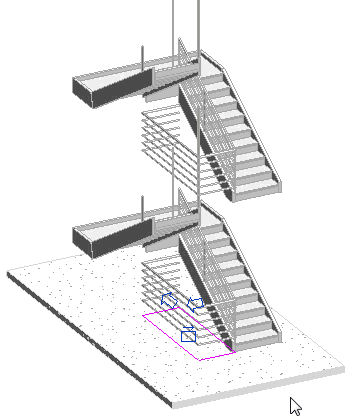

4. 可選：如果扶手草圖形成封閉迴路，請按一下圖元區中的「將起點移到下一個角點」控制項，以重新定位扶手的起點和終點。這將影響扶手在樓梯元素上成為主體的方式。

註: 按一下功能區中的「預覽」以隨草圖的變更來檢視對扶手所做的變更。

若要修改扶手類型性質

1. 選取欄杆，然後在「性質」選項板上按一下 (編輯類型)。
2. 在「類型性質」對話方塊中，指定扶手和欄杆的性質。
   註: 在對話方塊中套用它們後，按一下「預覽」以檢視對扶手的變更。
3. 若要修改頂部扶手或扶欄 (「 連續扶手 」) 的類型性質，按一下「類型」的「值」欄位，然後按一下「瀏覽」按鈕 。

   將開啟相關聯連續扶手類型的「類型性質」對話方塊。

4. 進行任何所需變更，然後按一下「套用」以檢視「扶手類型性質」對話方塊的「預覽」窗格中的變更。

   請記住，您將變更連續扶手的類型性質，所以您所做的任何變更都將適用於模型中此類型的所有實體。

修改扶手實體性質

1. 選取繪圖區域中的扶手。
2. 修改「性質」選項板上性質的值。

變更實體性質後重置扶手

1. 在平面視圖或 3D 視圖中，選取扶手。
2. 在「工具」面板上，按一下 (重置扶手)。

   實體取代將被移除。無法使用此工具移除扶手類型的變更 (包括結構變更)。
