使用斜度箭頭建立斜表面

在草圖模式中繪製斜度箭頭，以在元素 (例如，屋頂或樓板) 上建立斜表面。

您可以在以下類型的元素上使用此方法來建立斜表面：

• 屋頂
• 底板
• 樓板
• 結構樓板
• 地形實體
• 天花板
• 敷地建板

1. 如果您尚未進入草圖模式，請在平面視圖中選取元素，然後按一下「修改 | <元素>」頁籤「模式」面板 (編輯邊界/跡線/草圖)。
2. 按一下「修改 | 建立/編輯邊界」「繪製」頁籤 (斜度箭頭)。
3. 在繪圖區域中繪製斜度箭頭：按一下以指定其起點 (尾部)；再按一下以指定其終點 (頭部)。

   斜度箭頭必須從現有的繪製線開始。如需更多範例與秘訣，請參閱關於斜度箭頭。


4. (可選) 使用下列其中一種方法精細化斜表面：

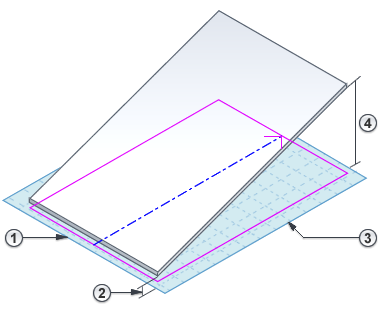

   指定斜表面頂部和底部的高度

   1. 選取斜度箭頭後，存取性質選項板。
   2. 對於「指定」，選取「尾部高度」。
   3. 輸入「樓層尾端」、「尾高度偏移」、「樓層頂部」 和「頭高度偏移」 的值。

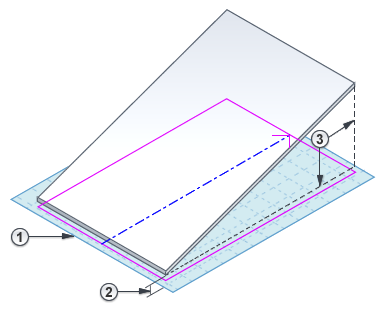

   指定斜度 (高/長)

   1. 選取斜度箭頭後，存取性質選項板。
   2. 對於「指定」，選取「斜度」。
   3. 輸入「樓層尾端」、「尾高度偏移」 和「斜度」 的值。

5. 在功能區中按一下 (完成編輯模式)。

若要查看產生的斜表面，請開啟 3D 視圖。
