將模型傳送到 Robot

將 Revit 模型轉移到 Robot：

1. 在 Revit 中，按一下「分析」頁籤 「結構分析」面板 Robot Structural Analysis Robot Structural Analysis 連結」。

   此時會開啟「與 Robot Structural Analysis 整合」對話方塊。

2. 選取「傳送模型」。
3. 按一下「傳送選項」。

   此時會開啟「與 Robot Structural Analysis 整合 - 傳送選項」對話方塊。

4. 指定範圍和轉移選項，然後按一下「確定」。
5. 按一下「確定」即可開始轉移。

   如果您選取「傳送到中間檔案 (.smxx)」，會顯示「另存」對話方塊，您可以在當中以中間檔案格式 (SMXX 格式) 儲存檔案。

6. 在「將模型傳送到 Robot Structural Analysis對話方塊中，您可以檢視轉移的進度 (從 Revit 讀取資料、建立 Robot 模型、匯出元素，以及在 Robot 中建立相關元素)。

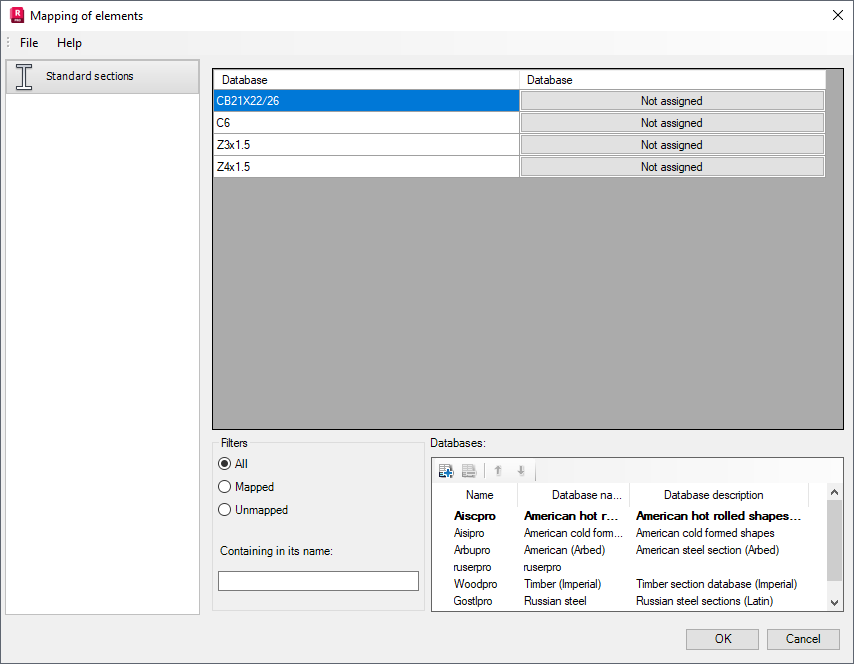

7. 在轉移期間，只有當 Robot 的作用中剖面資料庫未辨識出剖面名稱 (在 Revit 中定義) 時，才會開啟Robot對話方塊。

   • 按一下未辨識出的紀要右側的「未指定」按鈕。此時會開啟另一個對話方塊，從中可以選取要從資料庫指定的紀要。

     在「對映元素」對話方塊中使用要進行操作的圖示：

     將選取的紀要資料庫加入清單。

     從清單中刪除選取的紀要資料庫。

     變更檢視紀要資料庫的順序 (一次向上/向下一個位置)。

   • 按一下「確定」後，就會對無法辨識的剖面指定資料庫中的剖面 (將會歸因於幾何性質)。
8. 傳送模型完成後，螢幕上可能會顯示在轉移過程中顯示的訊息或警告。
