關於 Advance Steel - Revit 同步

透過 Advance Steel 延伸使用同步過程，利用在 Advance Steel 中進行的變更來更新 Revit 模型。

藉由同步程序，您可以使用 .smlx 格式更新您的修改，而不必重新匯入整個結構。

註: 螺栓、錨定、孔、剪力釘和鋼修改器無法同步。

同步工作流程：

• 使用 .smlx 格式，透過延伸，將具有結構元素的模型從 Revit 匯出至 Advance Steel。
• 如果您對 Revit 模型進行修改，請從 Revit 將修改的模型重新匯出至不同的 .smlx 檔案。
• 返回 Advance Steel 並載入修改後的 .smlx 檔案：在「同步」對話方塊中 (載入)。
• 修改 .smlx 檔案會與已載入的模型進行比較。將會顯示所有的修改之模型的兩個版本。修改每個物件將顯示在清單中，而且可篩選內容。
• 同步程序會將具有幾何圖形變更 (剖面大小、位置、旋轉等) 的所有新物件或既有物件標記為已修改。
• 您可以使用一系列選項以部分套用或完全套用修改。

亮顯圖元區中選取的元素

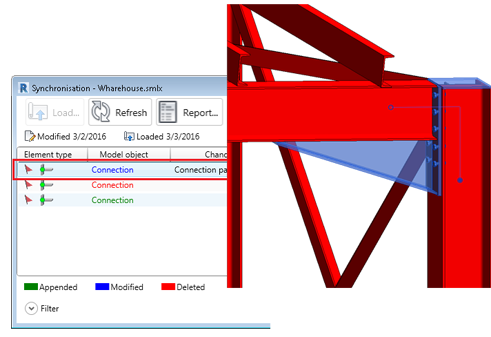

若要快速定點 Revit 模型物件，您可以按兩下「Synchronization」對話方塊內的行 (Modofied 或 Deleted)，以亮顯並放大模型中的物件。若元素在目前的視圖中不可見，則會開啟元素可見的視圖。在此情況下，如果元素在任何專案視圖中都不可見，則會顯示警告訊息通知您找不到任何視圖：

同步與專案單位

「Synchronization」對話方塊可與 Revit 專案單位對話方塊中設定的單位和公差搭配使用。您可以在「專案單位」對話方塊中修改單位公差，來管理「Synchronization」對話方塊中顯示的修改行數量。

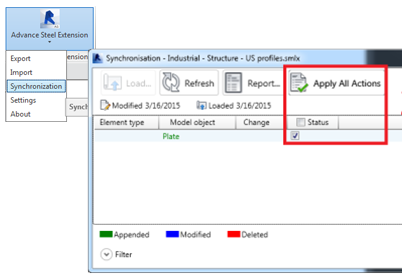

主要記號框與套用的篩選

在「Synchronization」對話方塊中，主要記號框可與套用的篩選搭配使用。如果已使用篩選來選取物件且已啟動主要記號框，則僅會選取具有個別記號框的線。

「同步」對話方塊 - 主要記號框	「同步」對話方塊 - 選取篩選

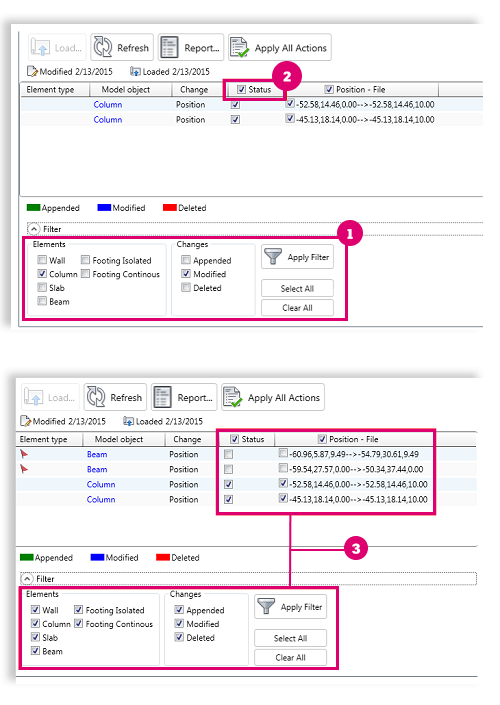

下列影像中有一個範例：

已選取要顯示柱元素 。已選取「狀態」主要記號框 。讓所有物件再次可見 。

在對話方塊中，您會看到只有「Column」這幾行選取了個別的記號框。

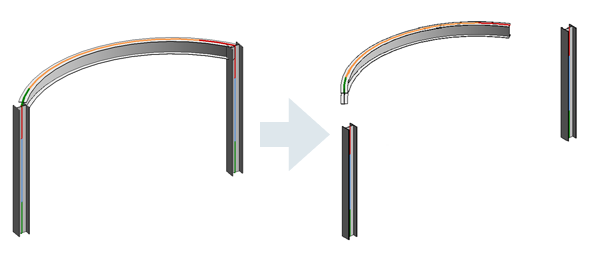

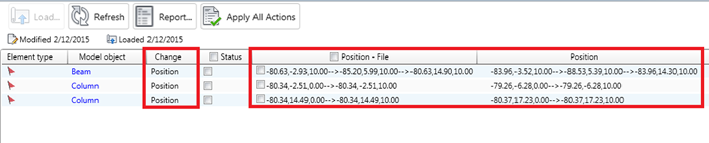

Synchronization 對話方塊中的 Position 與 Offset 顯示

「Synchronization」對話方塊會在單一修改行中同時顯示 Position 與 Offset 變更。系統會提示您系統軸起點和終點的座標點。這適用於所有線性元素，包括彎曲樑。直軸由 2 點定義，採用以下語法「0,0,0->1500,0,0」，而彎曲樑軸線由 3 點定義，採用語法「0,0,0->1500,1500,0->3000,0,0」，其中的中間座標表示彎曲樑的中點。

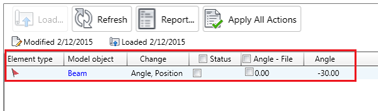

在 Revit「Synchronization」對話方塊中的 Beam 和 Column 旋轉

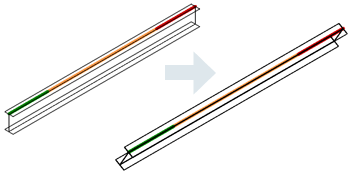

Revit 的「Synchronization」對話方塊已發現並套用 Beam 和 Column 的剖面旋轉。變更會以「Angle」字詞顯示。

在 Revit 中同步板片

註: 透過「同步」對話方塊匯入板片時，會覆寫「設定」對話方塊中的「僅匯入結構元素」選項。這表示從「同步」對話方塊套用板片時，會將板片匯入到 Revit 專案中，即使已勾選「僅匯入結構元素」選項，也是如此。

可以在 Revit 中同步以下板片修改：

• 位置
• 造型
• 厚度
• 材料

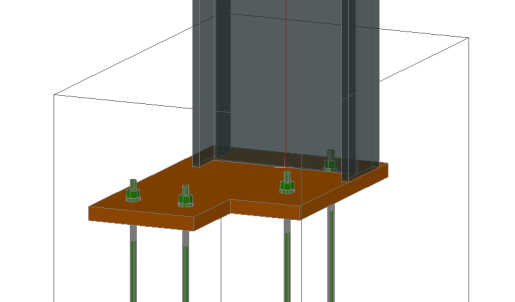

為了顯示上述功能，範例中已將模型從 Revit 匯出，然後匯入 Advance Steel。在此，已對結構元素之間的多個連接執行塑型。在此步驟之後，再次匯出模型，此時會從初始 Revit 模型同步 Advance Steel 及板片物件。

請參閱下方影像中的範例：

Advance Steel 模型	Revit 模型	Revit 同步程序	已同步 Revit 模型

• 位置

在以下範例中，Advance Steel 模型中的轉角基板已旋轉 90 度。

將此修改在 Revit 模型中重新同步時，會將差異視為位置變更。

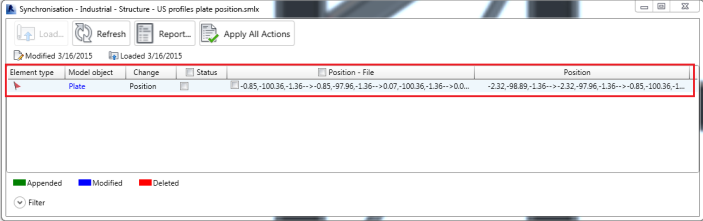

「同步」對話方塊會比較每個點的座標，其中會定義板片並在介面中將之顯示為："-0.85,-100.36,-1.36 à -0.85,-97.96,-1.36 à 0.07,-100.36,-1.36 à …"。

如果套用變更，將轉角基板旋轉至新位置。

Advance Steel 模型	Revit 模型	Revit 同步程序	已同步 Revit 模型

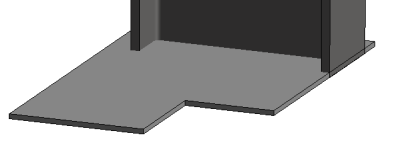

• 造型

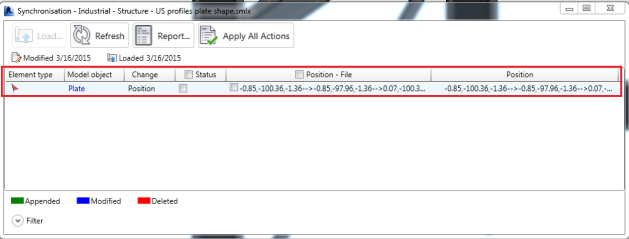

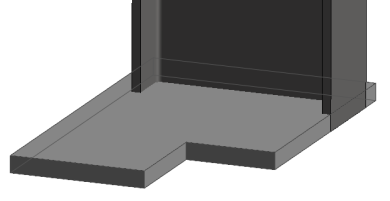

在下一個範例中，已在 Advance Steel 模型中修改基板造型。將此修改在 Revit 模型中重新同步時，也會將差異視為位置變更。「同步」對話方塊會比較定義板片的每個點的座標，並在介面中將其顯示為：「-0.85,-100.36,-1.36 à -0.85,-97.96,-1.36 à 0.07,-100.36,-1.36 à …」。

如果套用變更，會依據板片形狀造型進行相應的修改。

Advance Steel 模型	Revit 模型	Revit 同步程序	已同步 Revit 模型

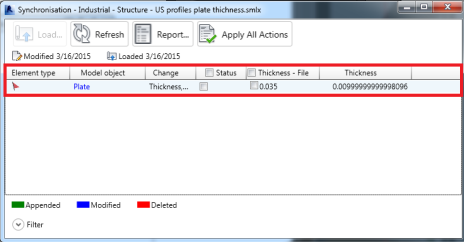

• 厚度

在以下範例中，Advance Steel 模型中的板片厚度已增加。將此修改在 Revit 模型中重新同步時，會將差異視為厚度變更。如果套用修改，則會根據新的值來變更板片厚度。

Advance Steel 模型	Revit 模型	Revit 同步程序	已同步 Revit 模型

• 材料

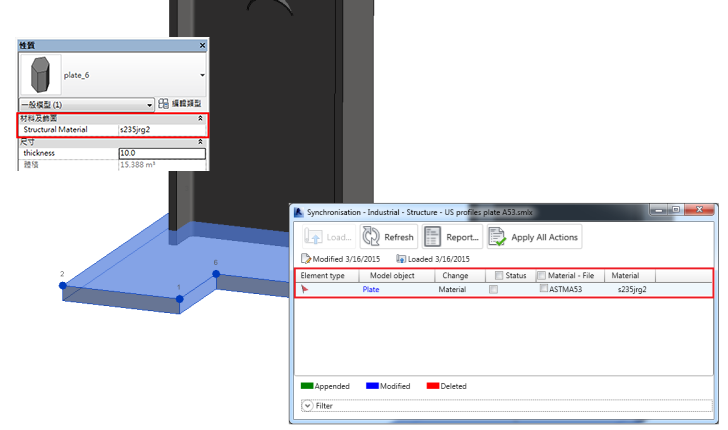

在以下範例中，Advance Steel 中的基板材料已修改為「Steel ASTM A53」。之後會在 Revit 專案中同步此修改。會將差異視為材料變更。如果套用修改，則會根據新的值來變更板片材料。

Advance Steel 模型
Revit 模型同步程序
已同步 Revit 模型
