將結構加勁構件加入開口

使用加勁板來增強鋼製框架構件,特別是含有開口的樑和柱。

加勁板是建立為 Revit 可載入族群的模型,用於表示其他鋼製增強材料。
  1. 按一下「結構」頁籤 「模型」面板 「元件」下拉式清單 (「放置元件」)。
  2. 在性質選項板上,從類型選取器下拉式清單中選取加勁構件類型。 
    註: 如果您想要的加勁構件類型未列示在類型選取器中,請載入其他加勁構件族群。
  3. 按一下「修改 | 放置元件」頁籤 「放置」面板 (「放置在面上」) 或 (「放置在工作平面上」)。
    註: 當視圖處於線架構模式時,則無法將結構加勁構件放置在結構元素面上。

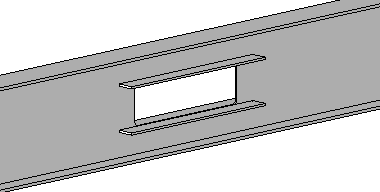

  4. 使用繪製工具,將所需的加勁構件鋼筋加入到樑開口。
