瞭解將結構基板分割為可規劃的預鑄組合零件。
對於有資格分割成預鑄組合的結構基板：
- 必須選取「性質」選項板的「結構」區段下面的「結構」參數。
- 必須將基板結構的一個圖層指定為結構材料，即使只定義了一個圖層，也一樣。
- 圖層的結構材料必須具有已定義的密度。
跨距方向

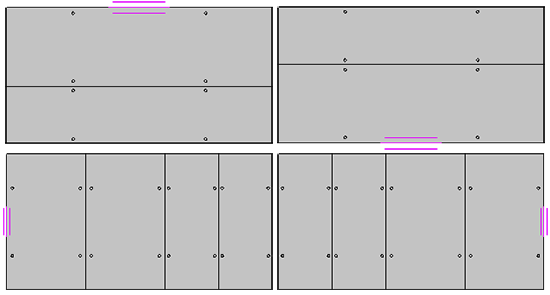

結構基板的跨距方向決定用於分段的起始邊緣。下圖顯示根據矩形樓板跨距方向放置的不同分段。
分割多層基板中的結構層

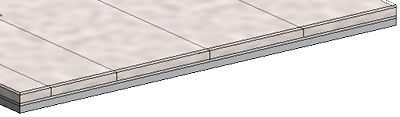

使用結構預鑄工具，您可以包括澆注混凝土、飾面和其他層，以及預鑄結構基板組合層。必須先將基板轉換為零件，然後才可以選取要分割為組合的結構層。
分割不對稱基板

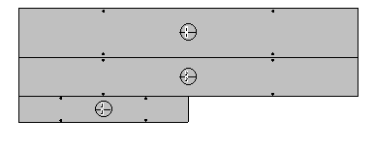

在某些情況下，分割一個結構基板會產生非對稱造型的組合。

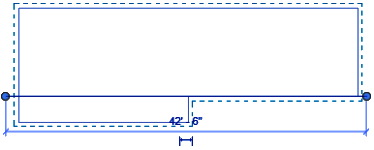

若要強制沿指定的平面進行分段，您應先使用繪製分割線 (應該彩現適當的分段) 將樓板轉換為零件。

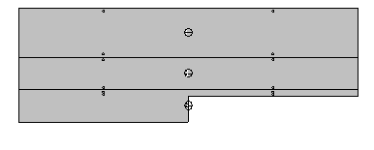

您現在可以使用結構預鑄工具選取零件，並將其分割為組合。
