鋼筋會透過手動或自動約束到平面參考，與混凝土元素和其他鋼筋交互作用。
平面參考如下所示：
- 混凝土元素面或保護層。
- 其他鋼筋線段和平面。
註: 弧形鋼筋可形成同圓心主體表面的約束。
在大多數情況下，鋼筋控點平面和參考平面必須平行。但是，鋼筋結束控點可約束至平面最多 6 度。
您可指定下列類型的約束：
- 鋼筋保護層
- 其他鋼筋
- 目標主體表面
下列圖形中，箍筋和四個簡單直鋼筋會套用不同的約束類型。
- 鋼筋 A：約束至樑頂部表面的鋼筋保護層。
- 鋼筋 B。約束至其他鋼筋的箍筋。
- 鋼筋 C。約束至最近的平行主體表面 (S)。
- 鋼筋 D。特殊約束情況。放置在箍筋折彎附近的縱向直鋼筋可約束其自己放在沿鐙筋折彎的不同位置。例如，以 45 度增量繞著每個折彎的點 (例如 0°、45°、90°、135° 等)。偏移會套用至該約束，以所需的角度位置將縱向鋼筋靠在箍筋折彎的內側。
註: 鋼筋集可以約束至專案中任何鋼筋或混凝土主體面。自動約束只會設定至主體中的面、第一個鄰近物件和同一主體中的鐙筋。
自動約束的預設邏輯
放置鋼筋的預設約束邏輯順序如下：
-

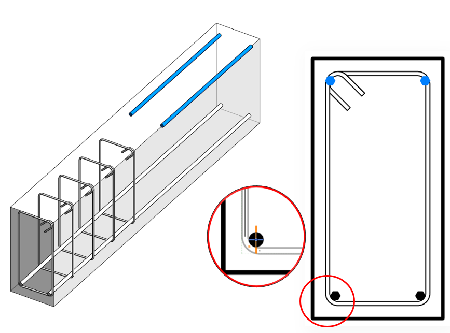

(僅限直鋼筋) 如果鋼筋通過鐙筋，鋼筋會尋求鐙筋折彎參考點，來約束其邊緣與平面定位控點。
- 鋼筋會尋求最近的主體元素護套表面。標準式鋼筋也會尋找鐙筋控點，忽略鐙筋已佔用的任何主體保護層。
只有當標準鋼筋通過鐙筋時，標準鋼筋才會自動鎖點至鐙筋。
- 如果在必要公差內找不到任何護套表面或鐙筋，則鋼筋會尋求最近的主體表面 (有或沒有保護層)。該表面的固定距離鎖住約束即會形成。

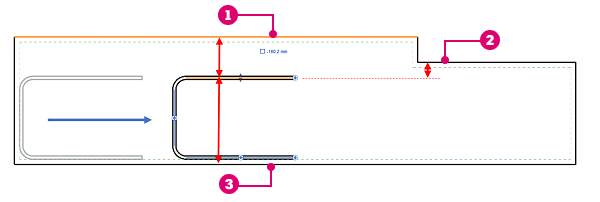

造型驅動的鋼筋線段只會自動約束至在每個線段範圍內的混凝土主體面 (線段會從面上方經過)。
例如，面
、
、
都與鋼筋線段平行。面 和 也在鋼筋線段的範圍內。面 比較靠近鋼筋線段，因此它會設定為自動約束：

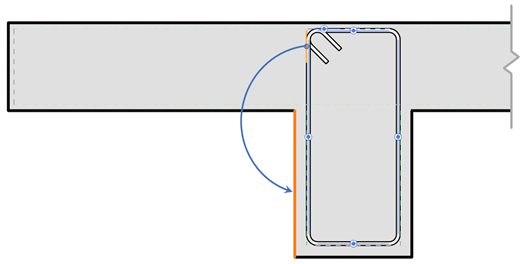

註: 您仍然可以手動選取任何與鋼筋線段平行的面做為約束目標，即使該面不在範圍內。只要約束的鋼筋線段仍然與該面平行，當您在同一個主體中移動鋼筋時，即使約束目標在鋼筋的範圍外，約束還是會保留。鋼筋的端點會自動約束到最接近的無限表面。鋼筋端點會尋找主體面的約束，或該端點所屬的相鄰元素。例如，此鐙筋端點會自動約束到此無限表面，這最接近的位置：

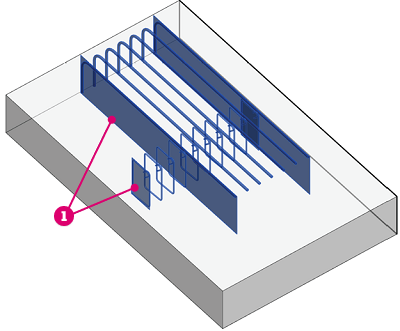

當標準鋼筋集和鐙筋集分佈在同一個有平行折彎平面的方向時，標準鋼筋將不會鎖點到鐙筋。
平行的鋼筋平面。
約束鋼筋至鋼筋
以指定的距離約束專案任兩個造型驅動的鋼筋集，無論鋼筋造型或型式為何。
此參數式關聯可讓您更輕鬆地重複使用和調整整個專案的鋼筋樣式，並確保設計理念保持不變，而且鋼筋會因應配置、鋼筋大小和鋼筋集幾何圖形的變化而做出正確的反應。
將鋼筋集約束到另一個鋼筋集：
- 選取一個鋼筋集。
- 按一下「修改 | 結構鋼筋」
「鋼筋約束」
(編輯約束)。
- 選取同一主體中其中一條鋼筋做為最初選取的鋼筋集。選取的鋼筋將被設定為約束目標。
- 編輯偏移和/或其他約束選項。
- 按一下
(完成) 儲存變更並結束約束編輯器模式。

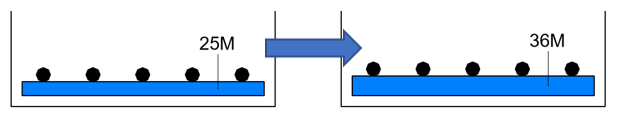

被約束的鋼筋會因應目標鋼筋的變化而做出反應：
註: 無論鋼筋型式為何，您都可以手動約束鋼筋：將標準鋼筋約束至鐙筋，或將鐙筋約束至標準鋼筋。
