關於螺栓組合、剪力釘和孔

瞭解螺栓組合元件和螺栓、剪力釘和孔在模型中的行為。

螺栓、錨栓、剪力釘和焊接是接點元素。您可以在標準的鋼構接頭子元素上放置接點，但不能在自訂的鋼構接頭子元素上放置接點。

當您在模型中插入螺栓或錨栓時，您不是只插入螺栓，而是插入螺栓組，除了真正的元素外，也以許多變化 (螺栓組合 - 例如 Na2W) 插入螺帽和墊圈，以及在元素中由螺栓建立的對應孔。同樣地，當您在模型中插入剪力釘時，剪力釘也包含與支撐元素的相連焊接。焊接可如獨立物件般編輯。

螺栓組合

對於每個特定的螺栓組合類型，您只能從適用於該螺栓組合類型的等級、直徑和組合參數，選擇一些值。這些值儲存在資料庫中，無法進行編輯。

• 螺栓組合無法分開成零件、螺栓、螺帽、墊圈和孔。
• 螺栓組合元素 (由螺栓建立的孔除外) 無法單獨選取。
• 由螺栓組合建立的孔是由組合控制，其實體參數不可編輯。
• 如果您複製輸入元素，由螺栓組合建立的孔也會和元素一起複製，但這些孔就不再由螺栓組合控制。
• 如果您刪除由螺栓組合建立的孔，整個組合都會刪除。
• 如果您刪除輸入元素，螺栓組合或剪力釘和焊接不會和元素一起刪除。
• Revit 修改工具不會處理由螺栓組合建立的孔。
• 螺栓組合不會跟著其輸入元素一起移動。您必須同時選取輸入元素和螺栓組合，才能讓它們一起移動。
• 連接的部分有 1/2" 的預設距離，超過這個距離，螺釘就不會抓住整個零件組合。此距離無法變更。



• 在螺栓組合中，從既有標準而得的螺栓長度必須涵蓋：
  • 屬於組合部分之墊圈和螺帽的厚度。
  • 投影長度。
  • 螺栓柄長度。
  資料庫會儲存螺栓可以涵蓋的螺栓柄長度間隔和所使用螺栓實際長度之間的對映。





  組合套件厚度。

  螺栓柄長度。

  螺栓長度。

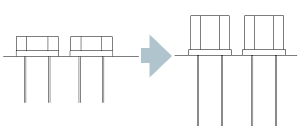

• 註: 如果超出總長度，螺栓頭的表現法會變更：




• 螺栓組合集是預先定義的，而且不可編輯。
• 您無法在建立螺栓樣式的草圖之後加以修改。
• 您無法在草圖模式、編輯自訂連接模式或編輯貼上的元素模式中，編輯螺栓組合實體參數。
