關於隱藏線和混凝土框架元素

瞭解混凝土樑和柱在視圖中隱藏時如何顯示。

您可以使用「在隱藏視圖中顯示」族群參數,控制混凝土結構框架元素的隱藏線如何顯示。存取參數:

  1. 選取混凝土樑或柱,然後按一下「修改 | 結構 <元素>」頁籤 「模式」面板 (編輯族群)。
  2. 變更以下兩個位置之一的參數:
    • 在「性質」選項板的「圖形」下,找出「在隱藏視圖中顯示」。
    • 按一下「建立」頁籤 「性質」面板 (族群品類與參數)。在「族群品類與參數」對話方塊的「族群參數」下,找出「在隱藏視圖中顯示」。
註: 此參數僅適用於由混凝土建構的結構樑和柱。
以下在結構樓板下方的門板小樑展示「在隱藏視圖中顯示」參數如何影響視圖。在此剖面視圖中每個編號的角,表示可被幾何圖形隱藏的樑邊緣。
下表展示參數設定如何影響這些邊。
參數設定和描述 指定下列參數的平面視圖

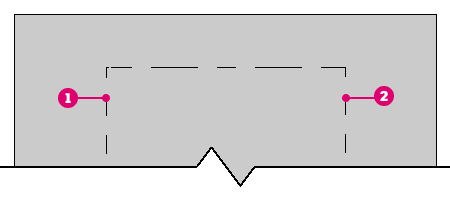

由其他構件隱藏的邊緣。顯示被其他元素遮住的元素邊緣。

在此平面視圖中,結構樓板遮住樑邊緣 ,以及以虛線顯示的樑末端。

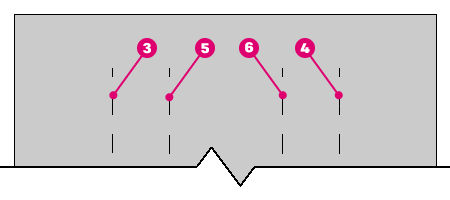

由樑本身隱藏的邊緣。顯示被樑的幾何圖形遮住的元素邊緣。

在此平面視圖中,樑幾何圖形遮住樑邊緣 ,因此這些邊緣以虛線顯示。

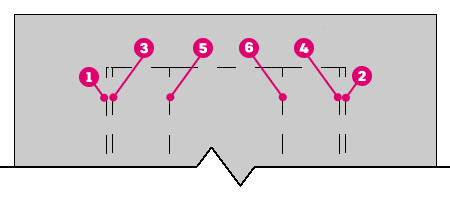

所有邊緣。顯示元素的所有邊緣。

在此平面視圖中,所有被遮住的邊緣和樑末端都會以虛線顯示。

註: 如果虛線太小或沒有顯示,請增加視圖的比例。
