使用「接合長度」對話方塊來定義鋼筋類型的接合長度參數。
若要存取「接合長度」對話方塊，請按一下「鋼筋類型性質」中的「接合長度編輯」按鈕。您可於下表下方的影像中找到這些參數的圖像。
| 名稱 | 描述 |
|---|---|
| 接合類型名稱 | 這是專案中可用於此鋼筋類型的鋼筋接合類型清單，由系統自行填入。 |
| 搭接倍數 | 顯示接合類型中定義的搭接長度倍數唯讀值。 |
| 搭接自動計算 | 清除此勾選方塊可覆寫自動計算的搭接長度。「自動計算」使用「鋼筋直徑」參數。 |
| 搭接長度 | 顯示接合類型和鋼筋類型的搭接長度。如果未勾選「搭接自動計算」，可直接編輯此值。 |
| 交錯倍數 | 顯示接合類型中定義的交錯倍數唯讀值。 |
| 交錯自動計算 | 清除此勾選方塊可覆寫交錯長度的自動計算。「自動計算」使用「搭接長度」參數。 |
| 交錯長度 | 顯示指定接合類型和鋼筋類型的交錯長度。如果未勾選「交錯自動計算」，可直接編輯此值。 |

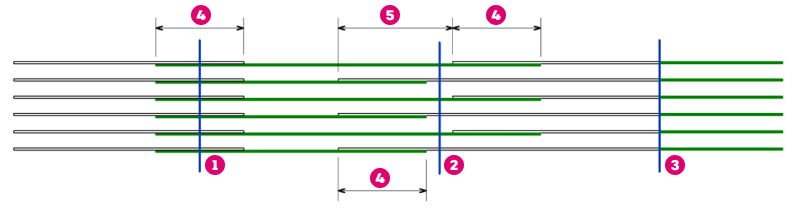

以下影像顯示定義鋼筋接合的參數。每種接合和尺寸類型的圖例如下：
搭接接合
交錯搭接接合
端對端接合
搭接長度
交錯長度
註: 若要定義端對端接合，您可以將「位移鋼筋」類型性質變更為「無」，並將偏移設定為 0。若要同時使端對端接合的鋼筋交錯，您可以開啟該鋼筋類型的「接合長度」對話方塊，並編輯該接合類型的「交錯長度」。
