關於結構鋼框架和柱組裝接合造型

瞭解組裝接合造型及其性質、參數和表現法。

您可以對任何結構用途的結構樑、結構柱和斜撐加入組裝接合資料。

• 組裝接合造型會顯示確切的元素造型，建立的程序是無法回復的。
• 鋼組裝接合造型是使用非同步的更新程序執行。
• 當您建立結構鋼組裝接合元素時，請使用修改器，或者在 Revit 樑、柱或斜撐上放置參數式切削或詳細的標準連接或自訂連接，樑、柱或斜撐的幾何造型會取代為組裝接合造型。
• 鋼組裝接合造型會繼承樑、柱或斜撐的類型參數。
• 鋼組裝接合造型在「結構」下對樑、柱和斜撐引入一些額外的實體參數。
• 有鋼組裝接合造型的結構柱無法貼附至參考平面。
• 當鋼組裝接合造型建立時，會忽略或停用某些柱、樑或斜撐實體參數：

  結構柱	構造參數：會停用底部和頂部切割型式，以及底部和頂部延伸。
  結構樑和斜撐	yz 對正方式 鋼組裝接合造型只支援「統一」的 yz 對正方式。 如果 yz 對正方式不是設定為「統一」，則不會建立元素的組裝接合造型。此時會顯示一則警告訊息，通知您不支援獨立對正方式的元素。 yz 對正方式參數會變成灰色。
  	起點與終點延伸 已取代為「長度切削」修改器。 「性質」選項板中不會再有「起點延伸」和「終點延伸」幾何圖形位置參數。 此時會顯示一則警告訊息，通知您這項變更。 有鋼組裝接合造型的框架會停用樑控點。
  	起點與終點接合削減 將會忽略「起點接合削減」和「終點接合削減」幾何圖形位置參數，「性質」選項板中也不會再有這些參數。 此時會顯示一則警告訊息，通知您這項變更。

• 建立組裝接合造型後，在結構鋼框架上所做的某些標準切割會遺失，或被對應的製造修改器取代：

  「依面建立開口」取代為「輪廓切削」	不會刪除「依面建立開口」。 「依面建立開口」不會切割鋼組裝接合框架。 「輪廓切削」會切削鋼組裝接合框架。 「依面建立開口」和對應的「輪廓切削」之間沒有連結，修改一個不會更新另一個。 此時會顯示一則警告訊息，通知您「依面建立開口」不會再修改組裝接合造型，而且會取代為「輪廓切削」。
  「蓋頂」取代為參數式樑交接切削	將刪除「蓋頂」。 此時會顯示一則警告訊息，通知您「蓋頂」不會再修改組裝接合造型，而且會取代為參數式切削。
  會忽略「依空心切割」	不會刪除切割空心。 此時會顯示一則警告訊息，通知您將忽略「使用空心切割」、依參考平面，以及起點和終點接合削減的幾何位置參數。
  會忽略「依參考平面切割」	不會刪除切割參考平面。 此時會顯示一則警告訊息，通知您將忽略「使用空心切割」、依參考平面，以及起點和終點接合削減的幾何位置參數。

  註: 升級 Revit 檔案後，切割將會刪除。

組裝接合造型表現法

詳細等級	表現法
粗糙	組裝接合造型表現法與對應結構鋼元素的表現法相同。 註: 建立組裝接合造型之後，會忽略樑的起點和終點延伸參數。
中等	組裝接合造型可見，但是看不見鑽孔元素。

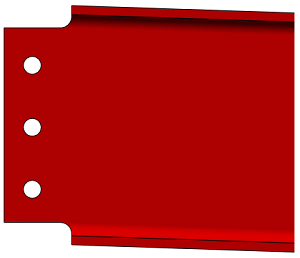

細緻	組裝接合造型與所有的切割和鑽孔都可見。
