加入焊接以在鋼結構元素之間建立連接。
放置焊接
- 按一下「鋼結構」頁籤
「組裝接合之元素」面板
(焊接)。
- 在繪圖區域中，選取要連接的鋼元素。
註: 使用 Ctrl + 按一下可選取多個元素。
- 按 Enter。
- 點選其中一個要連接的可用元素邊以放置焊接。當您將游標移至元素上方，要接收焊接的可用邊就會亮顯。

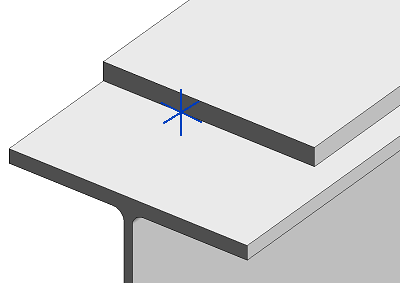

焊接在視圖中會以十字符號表示，可用來加入文件的標籤。
選取焊接十字符號可在「性質」選項板中存取其實體性質。
- 只有在視圖的「詳細等級」設定為「細緻」時才能看見焊接符號。
- 焊接會使用鋼組裝接合工作流程支援的造型和族群建立為焊接點，並連接板片、結構鋼框架和柱。
- 對於每個特定的焊接類型，您只能從適用於該焊接類型的主要和雙向類型、位置、表面造型和焊接準備，選擇一些值。這些值儲存在資料庫中，無法進行編輯。
- 焊接不會包含連接物件之間的邏輯連接，或連接物件的相關資訊，只會包含焊接性質。
- 焊接不會與輸入元素一起移動。您必須同時選取輸入元素和焊接，才能讓它們一起移動。
- 您可以在標準的鋼連接子元素上放置焊接，但不能在自訂的鋼連接子元素上放置焊接。
