當結構框架元素加入模型中時，2 個元素之間的幾何圖形會以最簡單的方式進行調整，但並不一定是您想要的方式。

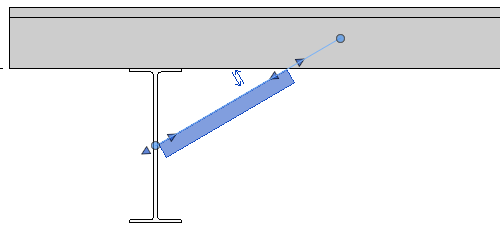

您可以手動方式調整接合元素的幾何圖形，但結果有限。在下列範例中，利用輕型角度斜撐將桁條聯繫至樑。樑會依預設與樑的原點和桁條接合。
定位線的位置由接合機制控制。「分開」可讓您操控定位線。
若要調整靠近樑之較低凸緣的斜撐端點位置，您必須先將斜撐的端點位置分開。在接合 (藍色圓圈) 上按右鍵，然後從關聯式功能表中選取「不允許接合」。您可以在樑的任一端點不允許接合 (如果需要)。
請注意，在繪圖區域中的圖示顯示目前不允許接合。您可按一下該圖示，使斜撐與其原始位置重新接合。

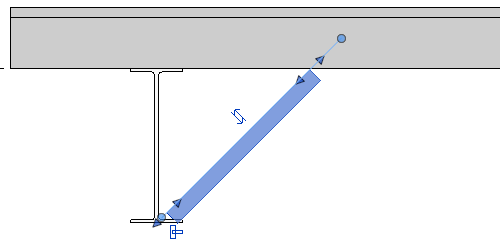

接下來，沿著樑幾何圖形拖曳並鎖點解除接合的斜撐。
註: 當您分開結構框架元素時，您會分開實體和解析模型兩者。如有需要，您可以建立解析連結。

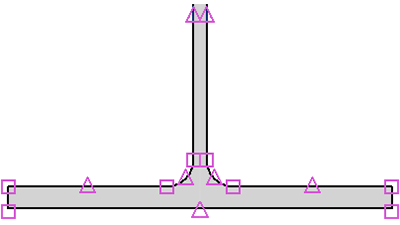

腹板與翼板的中點和端點也是斜撐會進行鎖點的特性點。下列影像突顯出其中的一些要點。
