分析節點

分析節點是分析模型的基本建置圖塊。

您無法直接建立分析節點，它們是在您為分析構件和分析嵌板塑型時建立。如果是分析構件，分析節點會在元素的端點建立，如果是分析嵌板，則是在每個角點建立。

分析節點的行為與分析元素之間的連接元素相同。

分析節點有兩種不同的行為模式：

端點節點會在分析構件的端點和分析嵌板邊緣的端點建立。這些節點在連接兩個或多個分析元素時會合併。
當某個端點節點連接到端點節點以外位置的構件或嵌板時，會變成主體節點。當節點有主體時，會顯示地比端點節點略小。主體節點是根據其主體位置 (而非由樓層或柱線) 驅動。

有樓層的分析節點行為

您可以根據分析節點的關聯樓層，控制分析節點的垂直位置。

建立分析節點時，會與最接近的樓層關聯。樓層及其偏移距離由「性質」選項板中「約束」下的「關聯的樓層」參數記錄。

當節點的垂直位置變更 (例如，拖曳節點時)，關聯的樓層會保持不變，而偏移會根據節點的垂直位置自動更新。當關聯樓層的位置變更時，節點的垂直位置會相應地調整，以維持偏移。

註: 主體節點有樓層資訊，但是會變成灰色，您無法編輯。主體節點的樓層資訊由主體分析構件控制。

您可以使用柱線控制分析節點的位置。

如果專案已定義柱線系統，則分析節點會在「性質」選項板

「約束」

「位置標記」中顯示最接近的柱線交點以及與它之間的距離 (如果是柱線交點，則是兩個方向)。

如果分析節點已放置在柱線上，且在「性質」選項板中的「約束」下已勾選「與柱線一同移動」勾選方塊，則分析節點會跟著柱線的位置。

當分析節點是在兩條以上柱線之間的交點上建立時，分析節點性質中的「位置標記」參數將顯示一個下拉式清單，其中包含兩條柱線交點的所有情況。

註: 您可以在建立或修改期間，將分析節點貼附到柱線或柱線交點。

當節點以嵌板、表面或邊做為主體時，調整主體嵌板的造型和位置會有兩種行為：

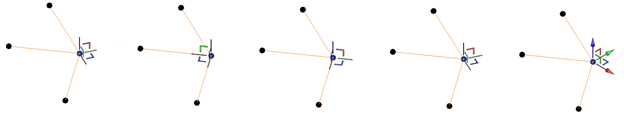

選取分析節點時，會顯示工具集。該工具集在根據座標系統定位時非常有用。

您可以拖曳控制項移動節點，然後按空格鍵切換控制座標系統。您可以選擇節點的局部座標系統、連接元素的座標系統，或專案的全域座標系統。
