地形實體增強功能

我們增強了在模型中處理地形實體元素的工具和功能。

挖掘地形實體體積

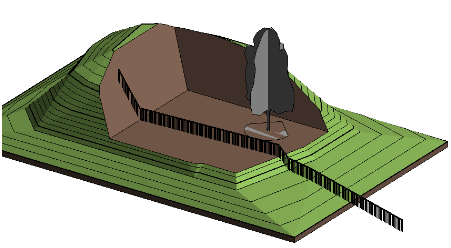

從有相交樓板、屋頂或地形實體元素的地形實體挖掘體積。使用此工具在建築的地形實體中建立一個挖掘的位置，或使用第二個相交的地形實體從第一個挖掘成停車場。挖掘工具可減少使用量體元素切割地形實體，然後放置樓板或類似元素的需要。挖掘可讓您使用單一相交元素，一步完成作業。如果設計發生變更，可以移除挖掘。

挖掘地形實體

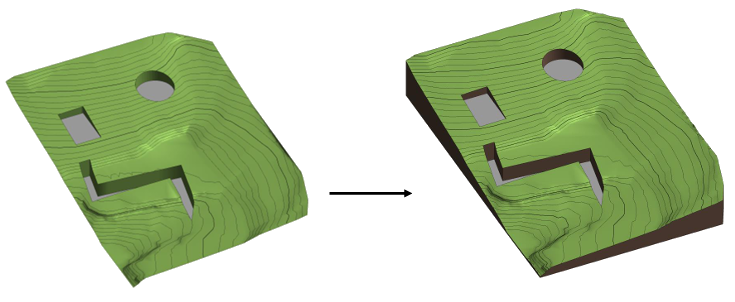

在先前版本中，豎井開口會切穿整個地形實體元素。現在則會相對於在地形實體內的位置放置豎井底部。結合使用豎井元素與地形實體，並調整豎井底部來模擬條件，不讓豎井元素切過整個地形實體元素。

地形實體切割後，將元素裝載到地形實體外露的 (布林) 表面。裝載元素 (例如扶手或植栽元素) 時，布林表面會做為地形實體元素的原始表面。

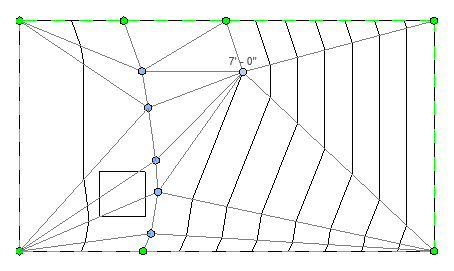

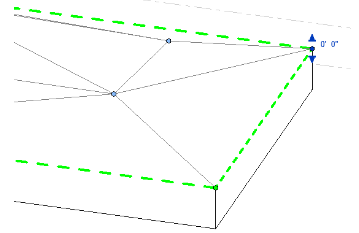

編輯地形實體造型或放置點時，請使用「頂部平面」設定做為高程基準面。此設定可讓您設定和測量距地形實體頂部平面的高程。這可以更輕鬆編輯地形表面。加入點，不需計算點的深度或位置。變更值，因為目前位置的值為 0。

使用量體元素的非垂直面來產生地形實體元素。當量體元素變更時，從量體元素建立的地形實體元素可更新到新的面。

啟用平滑描影，以提升模型中所有地形實體元素的顯示方式。此選項可平滑化使用以下視覺型式的地形實體外觀：描影、一致的顏色、材質和擬真。若要開啟此設定，請按一下「量體與敷地」頁籤「為敷地建立模型」面板「地形實體平滑描影」。

關閉地形實體平滑描影

開啟地形實體平滑描影

編輯地形實體時，會顯示等高線。加入和編輯點和邊時，等高線會在您進行變更時維持可見，以提供回饋。必須在視圖的「可見性與圖形」根據地形實體類型啟用等高線可見性。

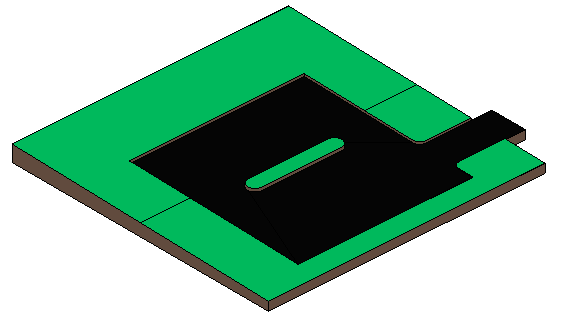

處理包含地形表面和敷地建板的舊式檔案時，若將地形表面轉換為地形實體，系統會將敷地建板保留為地形實體上的挖掘區域。
