範例 - 建立「Data Standard」對話方塊的階層式組合方塊

為 Data Standard 對話方塊建立多個組合方塊 (也稱為選取清單)，其中下一個組合方塊取決於第一個方塊的選取項。

在第一個方塊中選取值後，下一個方塊應根據第一個選取項展示值。例如，您有兩個組合方塊：一個展示汽車公司名稱 (BMW、Mercedes、Ferrari 等)，另一個展示所選公司的車型 (對於 BMW：1、2、5、X2、X5...；對於 Mercedes：A、B、C、CL、CLS...)。

建立組合方塊

建立組合方塊需要四個部分。

1. 建立資料來源

   您需要在資料來源中植入組合方塊。由於 WPF 隨附原生 XML 引擎，您可以建立一個 XML 檔案，並在其中包含資料。XML 檔案包含第一層內容以進行第一個選取。每個項目都有子項目以進行第二個選取。如果您需要三層或更多巢狀選取清單，這些第二個項目還可以擁有更多子系。

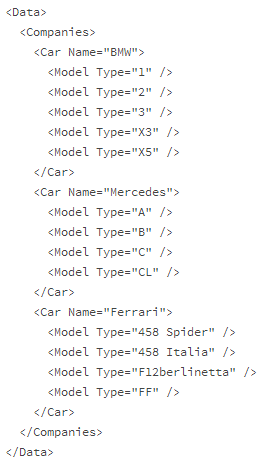

   以下是其外觀：



   建立 data.xml 檔案，複製此內容至檔案中，並將檔案儲存至所需位置。(在本例中，將 data.xml 檔案儲存到 C:\Temp)。

2. 加入 data.xml 做為資源 Data Standard .xaml 檔案。這樣組合方塊便可使用該資料。

   將下列各行加入至的資源區段在 .xaml 檔案:

   <XmlDataProvider x:Key="comboDataSource" Source="C:\Temp\data.xml"/>


   整個資源區段的外觀如下所示：

   <WPF:DSWindow.Resources xmlns:prop="clr-namespace:dataStandard.UI.View;assembly=dataStandard.UI">
       ...
       <XmlDataProvider x:Key="comboDataSource" Source="C:\Temp\data.xml"/>
   </WPF:DSWindow.Resources>


   新資源命名為 comboDataSource，而路徑指向 data.xml。

3. 現在，建立組合方塊，並將其指向 XML 中的第一層資料和對應的第二層。

   以下是第一個組合方塊的範例：

   <ComboBox x:Name="ComboCarCompanies" Grid.Column="1" Grid.Row="6"
       ItemsSource="{Binding Source={StaticResource comboDataSource}, XPath=Data/Companies/Car}" Text="{Binding Prop[CarType].Value}"
       DisplayMemberPath="@Type" SelectedValue="{Binding Prop[CarType].Value}" SelectedValuePath="@Type"/>


   第一個組合方塊的 Source 設定為先前定義的 StaticResource-comboDataSource。

   第二個組合方塊如下所示：

   <ComboBox x:Name="ComboCarType" Grid.Column="1" Grid.Row="7"
       ItemsSource="{Binding SelectedItem, ElementName=ComboCarCompanies}" Text="{Binding Prop[CarType].Value}"
       DisplayMemberPath="@Type" SelectedValue="{Binding Prop[CarType].Value}" SelectedValuePath="@Type"/>


   範例中的大多數屬性所扮演角色與第一個組合相同。真正的差異在於 ItemSource。在本例中，ItemSource 來自第一個組合方塊 ComboCarCompanies 的 SelectedItem。

4. 定義性質定義 CarType 和 Car：視您在本例中使用的工具而定，在 Inventor.cfg 或 AutoCAD.cfg 中，加入 CarType 和 Car 的性質定義。請參閱此處瞭解如何在規劃檔中加入性質定義。

   注意事項: 在 VDS 2019 和後續版本中不必執行此步驟，因為 VDS 內部會建立不存在的性質定義。

5. 儲存變更並檢閱對話方塊。
