例證性質和 Vault

瞭解如何在 Vault 用戶端中顯示個別元件例證的性質。

例證性質是指定給父系組合中儲存的個別元件例證的性質。若要取得有關例證性質的更多資訊，請參閱 Inventor 說明。

在 Vault 用戶端中使用例證性質

例證性質與 Vault 材料表中料件性質複本的工作方式相同。具有相同零件號碼的料件會依例證性質值進行分組。

• 在「規劃指定料件」對話方塊中，為將在指定料件期間開啟的列選取「全部」。

• 選取/除選「根據設計材料表群組材料表列」選項。

  • 如果在 Inventor 設計材料表中僅啟用模型視圖，則

    • 如果勾選「根據設計材料表群組材料表列」選項，則在 Vault Explorer 中，指定的材料表視圖將展示分割的料件。
    • 如果未勾選「根據設計材料表群組材料表列」選項，則在 Vault Explorer 中，指定的材料表視圖將展示加入群組的料件。

  • 如果在 Inventor 設計材料表中啟用了「結構」視圖，則

    • 如果在 Inventor 材料表視圖設定中勾選「合併例證列」選項，則所有例證均會在 Inventor 材料表結構視圖中合併。Vault Explorer 指定的材料表視圖將永遠展示加入群組的料件，並忽略「根據設計材料表群組材料表列」設定。

    • 如果您不勾選 Inventor 材料表視圖設定中的「合併例證列」選項，則會在 Inventor 材料表結構視圖中分割所有例證。

      • 如果勾選「根據設計材料表群組材料表列」選項，則在 Vault Explorer 中，指定的材料表視圖將展示分割的料件。
      • 如果未勾選「根據設計材料表群組材料表列」選項，則在 Vault Explorer 中，指定的材料表視圖將展示加入群組的料件。

若要顯示例證性質，您需要自訂 Vault 中的材料表列性質，並建立新材料表列性質，以對映至具有例證性質值的檔案性質。

將具有例證性質的檔案成功入庫納管至 Vault 後，請執行以下步驟：

• 在「工具」功能表中，選取「管理」>「Vault 設定」。
• 在「Vault 設定」對話方塊中，選取「行為」頁籤。
• 按一下「性質」，建立對映至檔案性質的新材料表列性質，以簡化您的設計管理程序。請參閱〈建立材料表列性質定義〉，以取得詳細資料。
• 選取「對映」頁籤，以將性質對映至使用者定義的性質。對映優先度決定了性質寫入至 Vault 物件的順序。請參閱〈對映性質〉，以取得詳細資料。
• 建立性質定義後，選取具有例證性質的檔案，按一下右鍵並選取「指定/更新料件」，以顯示「料件」對話方塊。

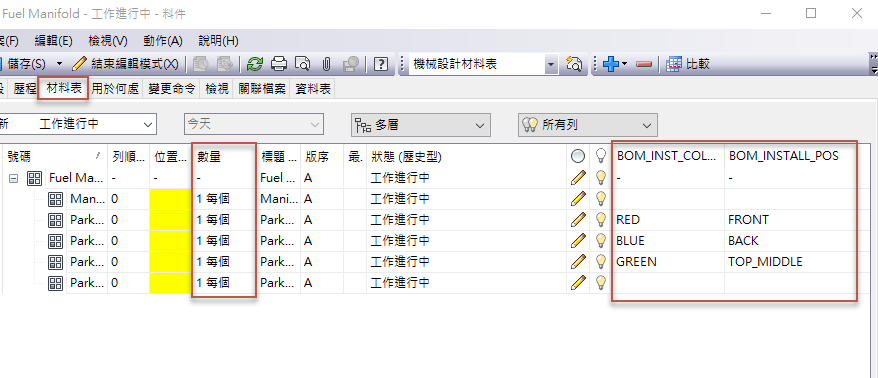

• 選取「材料表」頁籤，然後按一下「材料表」列。
• 在料件上按一下右鍵，然後選取「自訂視圖」，以自訂材料表在預覽窗格和料件記錄中的顯示方式。
• 在「自訂視圖」對話方塊中，按一下「欄位」，以將新建立的性質加入為材料表中的欄位。請參閱〈自訂材料表視圖〉，以取得詳細資料。
• 再次按一下「材料表」列，在料件上按一下右鍵，然後選取「打開分支」。選取的列及其所有子系會包括在材料表中。
• 按一下「儲存」。
