Prodloužení komponenty průsečíku stěny

Tento postup slouží ke změně průsečíku stěny pomocí prodloužení komponenty. Hranicí prodloužení může být linie, oblouk, kružnice, křivka nebo hrana komponenty stěny.

1. Vyberte segment stěny s průsečíkem stěny, který se má změnit.
2. Klikněte na kartu Stěnapanel ZačištěníÚprava začištění na místě.

   Pro první komponentu stěny se zobrazí uzly Vrchol a Hrana na základě indexu stylu stěny.

3. Vyberte komponentu, kterou chcete prodloužit.

   Můžete prodloužit více komponent najednou na hranici prodloužení. Stisknutím klávesy ESC zrušte výběr komponenty.

4. Klikněte na kartu Upravit na místěpanel UpravitProdloužit .
5. Vyberte hranici prodloužení.
6. Ukončete relaci úprav na místě:

   Chcete-li…	Pak...
   Zrušit všechny změny, které jste provedli během relace úprav na místě	klikněte na kartu Upravit na místěpanel ÚpravyZrušit.
   Uložit všechny změny, které jste provedli během relace úprav na místě	Klikněte na kartu Upravit na místěpanel ÚpravyDokončit.

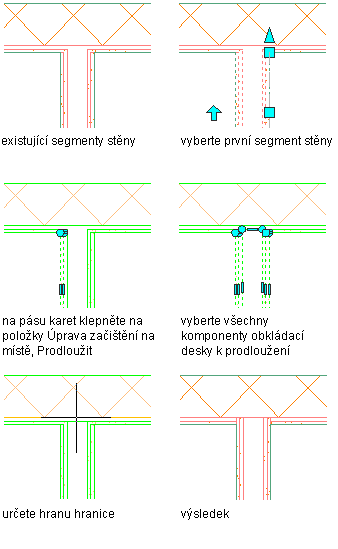

   V následujícím příkladu budou komponenty obkladové desky prodlouženy na komponentu betonového bloku jako hranice prodloužení za účelem vytvoření požární zábrany.
