Výpočet prostorů založený na normě DIN 277

DIN 277 je norma pro výpočet plochy pro Německo a německy mluvící země. Norma DIN 277 v aplikaci Sada nástrojů AutoCAD Architecture 2025 obsahuje podmnožinu pravidel DIN 277, která jsou popsána v následujících částech:

Klasifikace prostoru v DIN 277

Klasifikace typů prostoru v normě DIN 277 jsou následující:

Typ prostoru_DIN	Definice
A	má střechu plně uzavřeno stěnami nebo obvodovými plášti na všech stranách stěna nebo obvodový plášť jsou stejně vysoké nebo vyšší než prostor=plné uzavření výšky
B	má střechu částečně uzavřeno stěnami nebo obvodovými plášti nejméně jedna stěna nebo obvodový plášť jsou nižší než prostor=částečné uzavření výšky
C	bez střechy
Exteriér	vnější prostor

Klasifikace typů čisté plochy ve standardu DIN 277 jsou následující:

NetArea Type_DIN	Použít
Užitné	Obytné, kancelář, výroba, řemesla, pokusy, skladování, vzdělávání, kultura, zdravotní péče, ostatní použití
Technické	Operace, strojní místnost, vodní dodávky, výtopna, elektrorozvodna, atd.
Cirkulace	Haly, chodby, schodiště, výtahy, atd.

Pravidla výpočtů objektů aplikace AutoCAD

Objekty aplikace AutoCAD, jako jsou uzavřené úsečky nebo čtverce, lze použít ke generování prostoru, který je odečten z asociativního prostoru. Účelem je například vyjádření konstrukčních prostorů nebo jinak nedostupných oblastí. Protože objekty aplikace AutoCAD nelze klasifikovat tak, aby řídily své chování, je použito následující standardní chování u uzavřených odečtených prostorů představovaných objekty aplikace AutoCAD ve standardu DIN 277:

• Čistá plocha: uzavřená plocha je odečtena od čisté plochy.
• Hrubá plocha: uzavřená plocha není odečtena od hrubé plochy.

Výpočty čisté plochy

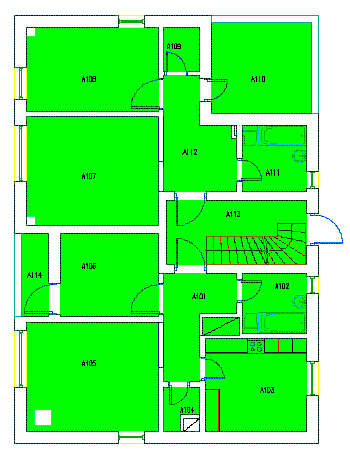

Čisté hranice jsou vytvořeny na stěnách nebo uvnitř nich.

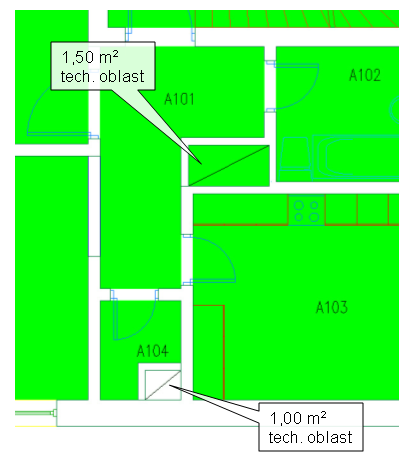

Technické prostory: jakmile je plocha technického prostoru větší nebo rovna 1 ^m 2, bude čistá hranice vypočtena dovnitř stěny. Pokud je plocha technického prostoru menší než 1 ^m 2, nebude mít prostor čistou hranici a plocha bude vypočtena jako konstrukční plocha.

Výpočty hrubé plochy

Hrubé hranice se vytvářejí podle následujících pravidel:

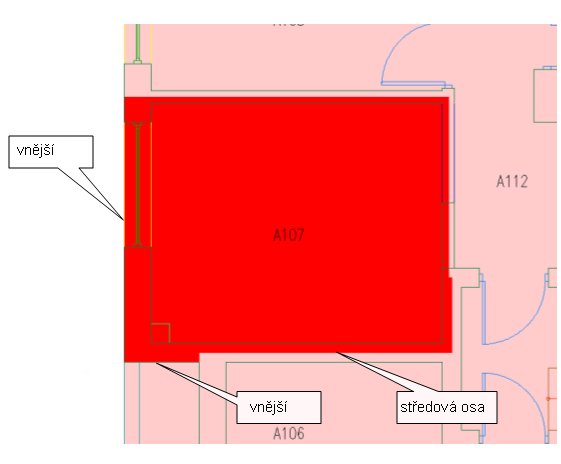

Hrubá plocha (Typ prostoru_DIN A)
Přilehlý prostor	Hranice
Typ prostoru_DIN A	Měřeno od středové osy stěny
Typ prostoru_DIN B nebo C nebo žádný sousedící prostor	Měřeno od vnějšího čela stěny
Sousedící prostor není klasifikován (nezadán)	Měřeno od vnějšího čela stěny

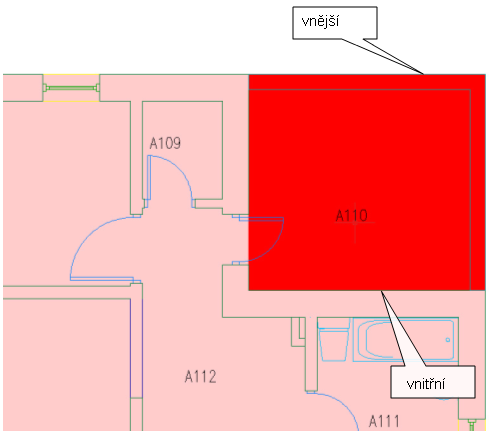

Hrubá plocha (Typ prostoru_DIN B)
Přilehlé prostory	Hranice
Typ prostoru_DIN A	Měřeno od vnitřního čela stěny
Typ prostoru_DIN B	Měřeno od středové osy stěny
Typ prostoru_DIN C nebo žádný sousedící prostor	Měřeno od vnějšího čela stěny
Sousedící prostor není klasifikován (nezadán)	Měřeno od vnějšího čela stěny

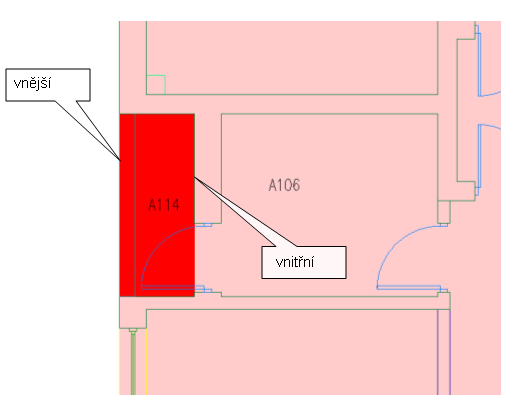

Hrubá plocha (Typ prostoru_DIN C)
Přilehlé prostory	Hranice
Typ prostoru_DIN A nebo B	Měřeno od vnitřního čela stěny
Typ prostoru_DIN C	Měřeno od středové osy stěny
Žádný přilehlý prostor	Měřeno od vnjšího čela stěny
Sousedící prostor není klasifikován (nezadán)	Měřeno od vnějšího čela stěny
