Tento postup slouží k vytvoření bloků aplikace AutoCAD pro reprezentaci jednotlivých pohledů definice vícepohledového bloku v reprezentacích zobrazení.
- Nakreslete pohledy, které potřebujete pro reprezentaci určitého zobrazení:
Chcete-li... Pak… vytvořit pohledy pro přední a zadní směr nakreslete je v rovině XY. vytvořit pohledy pro levý a pravý směr nakreslete je v rovině YZ. vytvořit pohledy z horního a bočního směru nakreslete je v rovině XY. vytvořit blok pro podmínku průniku vytvořit blok obsahující objekty, jako jsou objemové prvky, které mají být použity jako odečítací těleso - Pokud je to nutné, zadejte v hladině Defpoints další body vložení prostřednictvím příkazu pro body aplikace AutoCAD. Poznámka: Body, které jsou přidány k pohledovým blokům jsou sčítány. Pokud například přidáte jeden bod k pohledovému bloku, který slouží pro horní pohled, a dva body pro pohledový blok, který slouží pro modelový pohled, máte pro procházení celkem čtyři body. Čtvrtý bod je běžný základní bod definovaný během vytvoření bloku.
- Před vytvořením bloků z těchto jednotlivých pohledů vyberte globální souřadnicový systém.
- Definujte jednotlivé pohledy jako blok a umístění bodu vložení přiřaďte současně s definicí jednotlivých bodů.
Pokud například zadáte bod vložení modelového pohledového bloku jako střední bod dolního okraje zadní strany, mají přední a zadní pohledové bloky základní bod vložení ve střední části dolního okraje. Potom levý a pravý pohledový blok mají základní bod vložení v dolním rohu na zadní straně a základní bod vložení pro horní a dolní pohledový blok ve střední části zadního okraje.

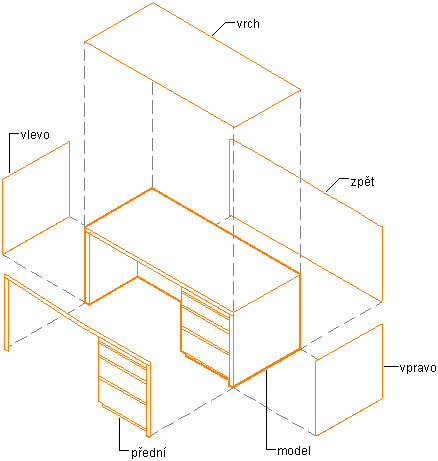

Vytvoření jednotlivých bloků pro definici vícepohledového bloku
Tip: Je dobré mít pro ukládání pohledů jako bloky názvovou konvenci. Pojmenujte například půdorysný pohledový blok stůl-p a pravý pohledový blok stůl-r.
