Přidání vrcholu do komponenty průsečíku stěny

Tento postup slouží ke změně průsečíku stěny pomocí přidání vrcholu na hranu komponenty nebo v její blízkosti. Přidání vrcholů na hranu komponenty vám dává další možnosti, jak upravovat její tvar.

1. Vyberte segment stěny s průsečíkem stěny, který se má změnit.
2. Klikněte na kartu Stěnapanel ZačištěníÚprava začištění na místě.

   Pro první komponentu stěny se zobrazí uzly Vrchol a Hrana na základě indexu stylu stěny.

3. Vyberte komponentu, kam chcete přidat vrchol.

   Najednou lze přidat vrcholy pouze k jedné komponenty. Stisknutím klávesy ESC zrušte výběr komponenty.

4. Klikněte na kartu Upravit na místěpanel Profil Přidat vrchol.
5. Zadejte umístění na vybrané hraně komponenty nebo v její blízkosti určené pro nový vrchol.
6. Ukončete relaci úprav na místě:

   Chcete-li…	Pak...
   Zrušit všechny změny, které jste provedli během relace úprav na místě	klikněte na kartu Upravit na místěpanel ÚpravyStorno.
   Uložit všechny změny, které jste provedli během relace úprav na místě	klikněte na kartu Upravit na místěpanel ÚpravyDokončit.

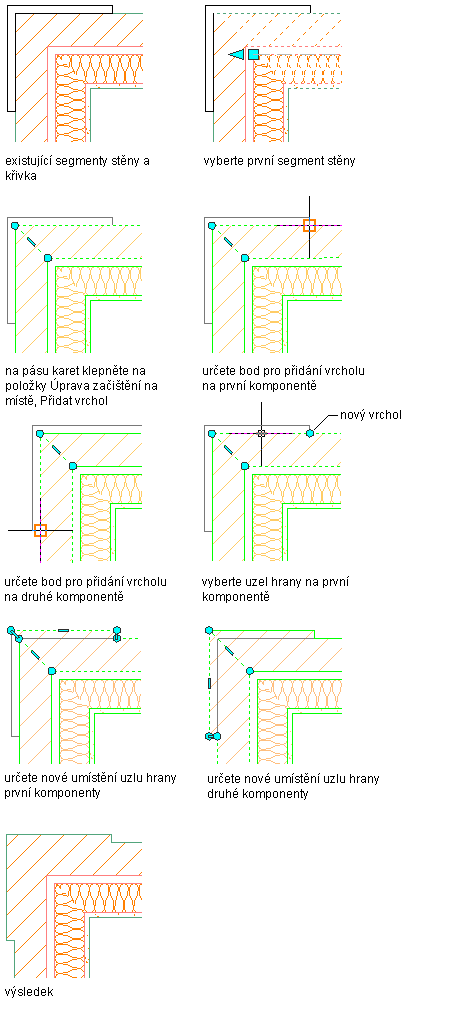

   V následujícím příkladu jsou ke komponentám přidány nové vrcholy, a poté jsou uzly Hrana použity ke změně rohové podmínky cihlového obkladu.
