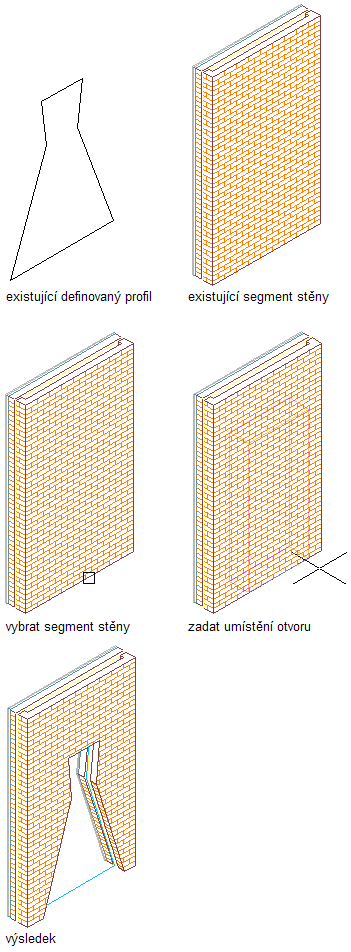

Tento postup slouží k vytvoření otvoru s vlastním tvarem a k dalšímu nastavení, které zadáte.
Přidání otvoru s vlastním tvarem
- Otevřete paletu nástrojů, kterou chcete použít, a vyberte nástroj pro otvor.
Pokud je to nutné, zobrazte požadovaný nástroj pomocí posuvníku.
- Na paletě Vlastnosti rozbalte možnost Základní a rozbalte možnost Obecné.
- Pro položku Tvar vyberte možnost Vlastní.
- Pro možnosti Profil vyberte profil, který obsahuje geometrii příslušného tvaru.
- Rozbalte možnost Rozměry.
- Zadejte hodnoty pro šířku a výšku.
- Rozbalte možnost Umístění.
- Pokud umísťujete otvor do stěny nebo hranic prostoru, zadejte pozici otvoru:
Chcete-li… Pak... umístit okraj otvoru do specifické vzdálenosti od konce segmentu stěny nebo hranic prostoru zvolte možnost Odsazení/Ve středu pro Umístění podél stěny a zadejte hodnotu pro Automatické odsazení. umístit otvor do středu segmentu stěny vyberte možnost Odsazení/Ve středu pro možnost Umístění podél zdi a zadejte bod v blízkosti středu segmentu stěny nebo hranice otvoru. umístit otvor kdekoli podél stěny vyberte možnost Volně pro možnost Umístění podél zdi. - Zadejte, zda chcete otvor zarovnat svisle podle výšky parapetu nebo podle výšky nadpraží:
Chcete-li... Pak… zarovnat otvor podle výšky parapetu vyberte pro položku Vertikální zarovnání možnost Parapet a zadejte hodnotu pro výšku parapetu. zarovnat otvor podle výšky nadpraží vyberte pro položku Vertikální zarovnání možnost Nadpraží a zadejte hodnotu pro výšku nadpraží. - Zadejte pro otvor ve stěně nebo hranici prostoru či pro samostatně stojící otvor bod vložení:
Chcete-li… Pak… umístit otvor do stěny vyberte stěnu a zadejte bod vložení podél stěny umístit volně stojící otvor stiskněte klávesu Enter a zadejte bod vložení a úhel otočení pro otvor. - Pokračujte v umisťování otvorů a stiskněte klávesu Enter.
